Opis

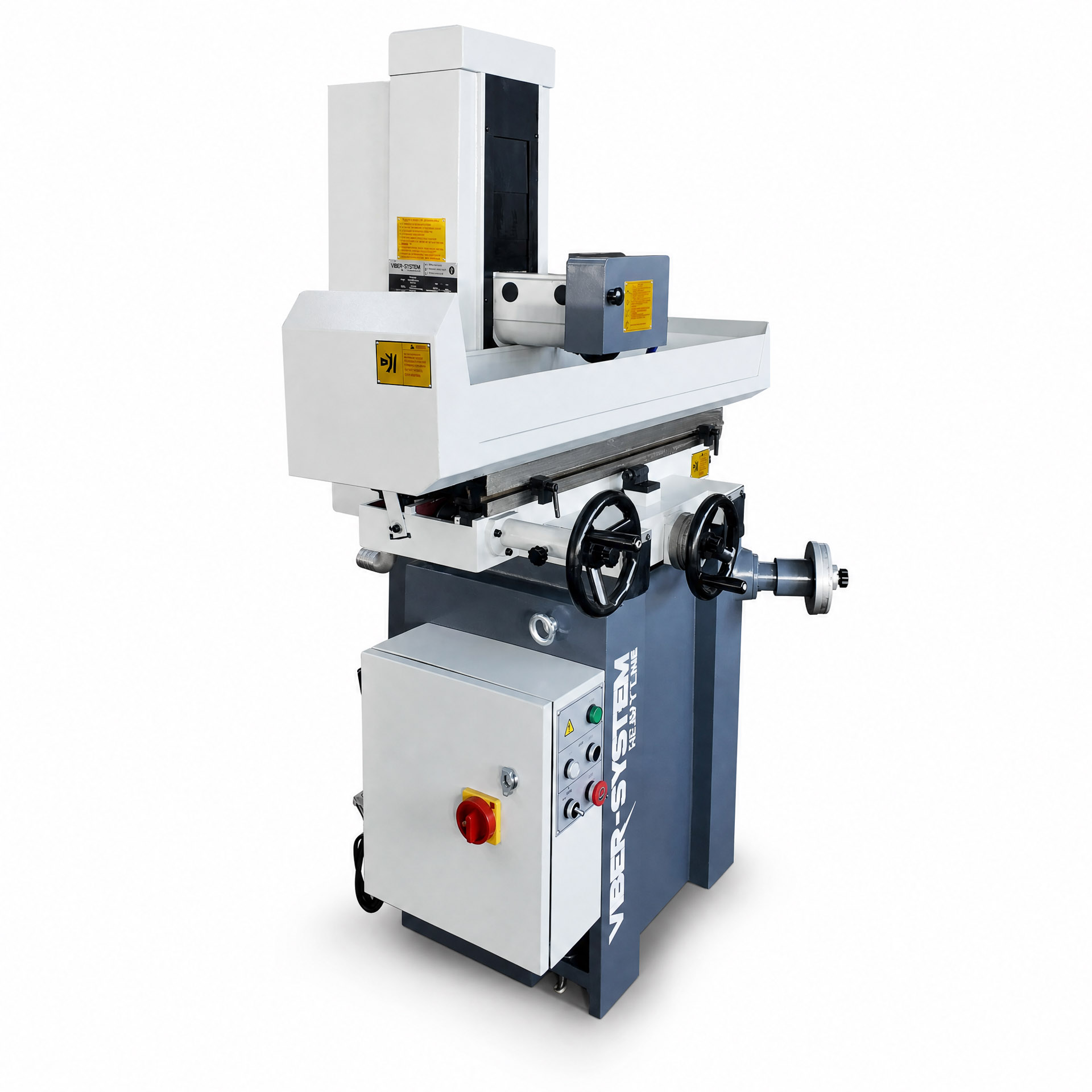

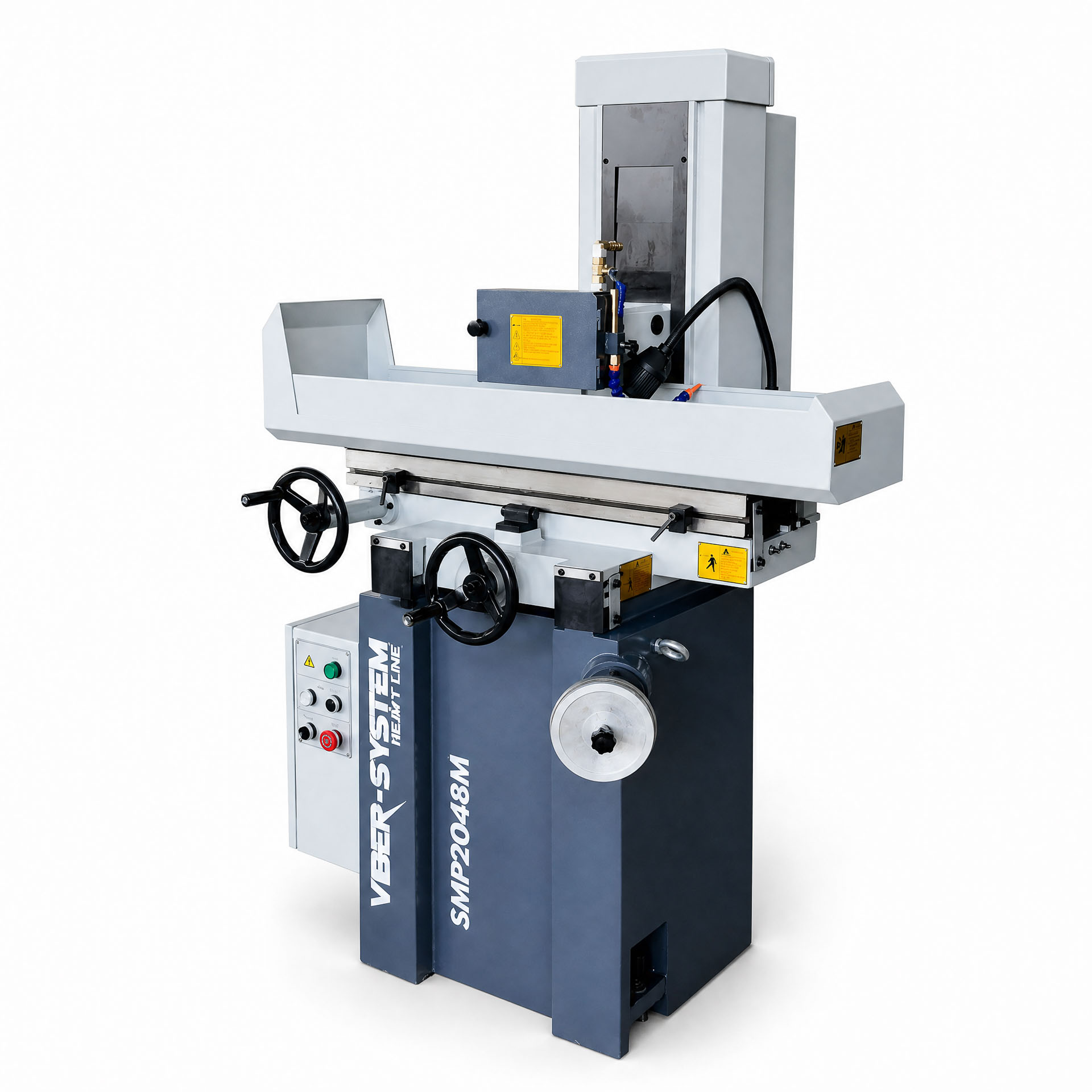

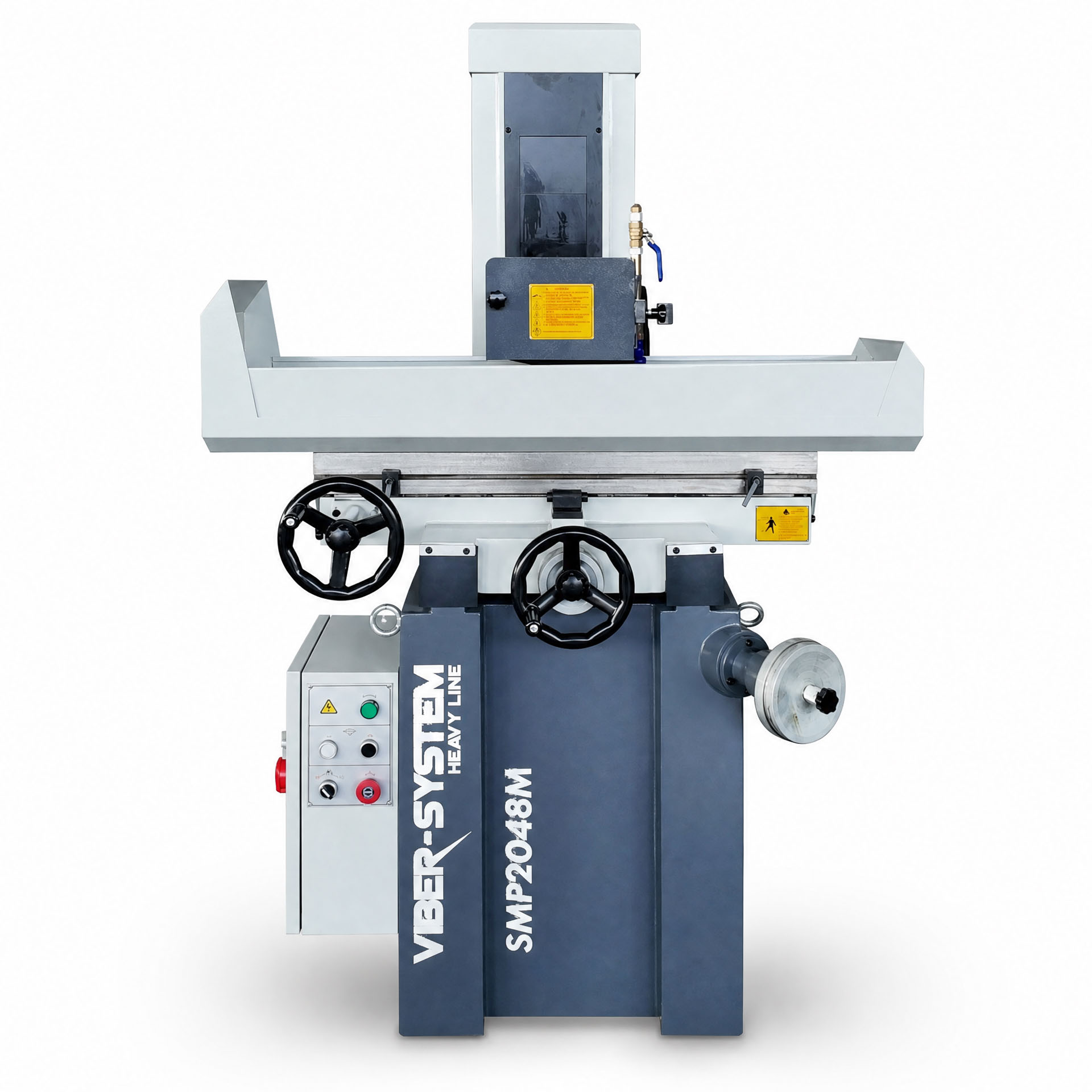

Szlifierka do płaszczyzn SMP2048M ze stołem 480 × 200 mm
SMP2048M to szlifierka do płaszczyzn z ręcznym posuwem, przeznaczona do dokładnej obróbki powierzchni płaskich, elementów form, części maszyn oraz detali narzędziowych.
Stół roboczy o wymiarach 480 × 200 mm i maksymalny przesuw 530 × 220 mm zapewniają przestrzeń do pracy z małymi i średnimi detalami. Żeliwna konstrukcja wspiera stabilność maszyny oraz dokładność prowadzenia.
Ręczne sterowanie ruchem stołu i głowicy pozwala operatorowi kontrolować przebieg szlifowania. Model znajduje zastosowanie w pracach jednostkowych i produkcji małoseryjnej.
Najważniejsze zalety
- Ręczny posuw – umożliwia bezpośrednią kontrolę ruchu stołu i głowicy podczas obróbki.
- Żeliwna podstawa o wysokiej wytrzymałości – poprawia stabilność maszyny podczas pracy.
- Podwójna prowadnica typu V z pasem teflonowym – ogranicza tarcie i wspiera dokładność pozycjonowania sanek.
- Dwuwarstwowa kolumna – zwiększa sztywność konstrukcji.
- Wrzeciono na łożyskach tocznych – wspiera stabilną pracę ściernicy i jakość wykończenia powierzchni.
- Lampa robocza w zestawie – ułatwia obserwację miejsca obróbki.
Przestrzeń robocza i mocowanie detali

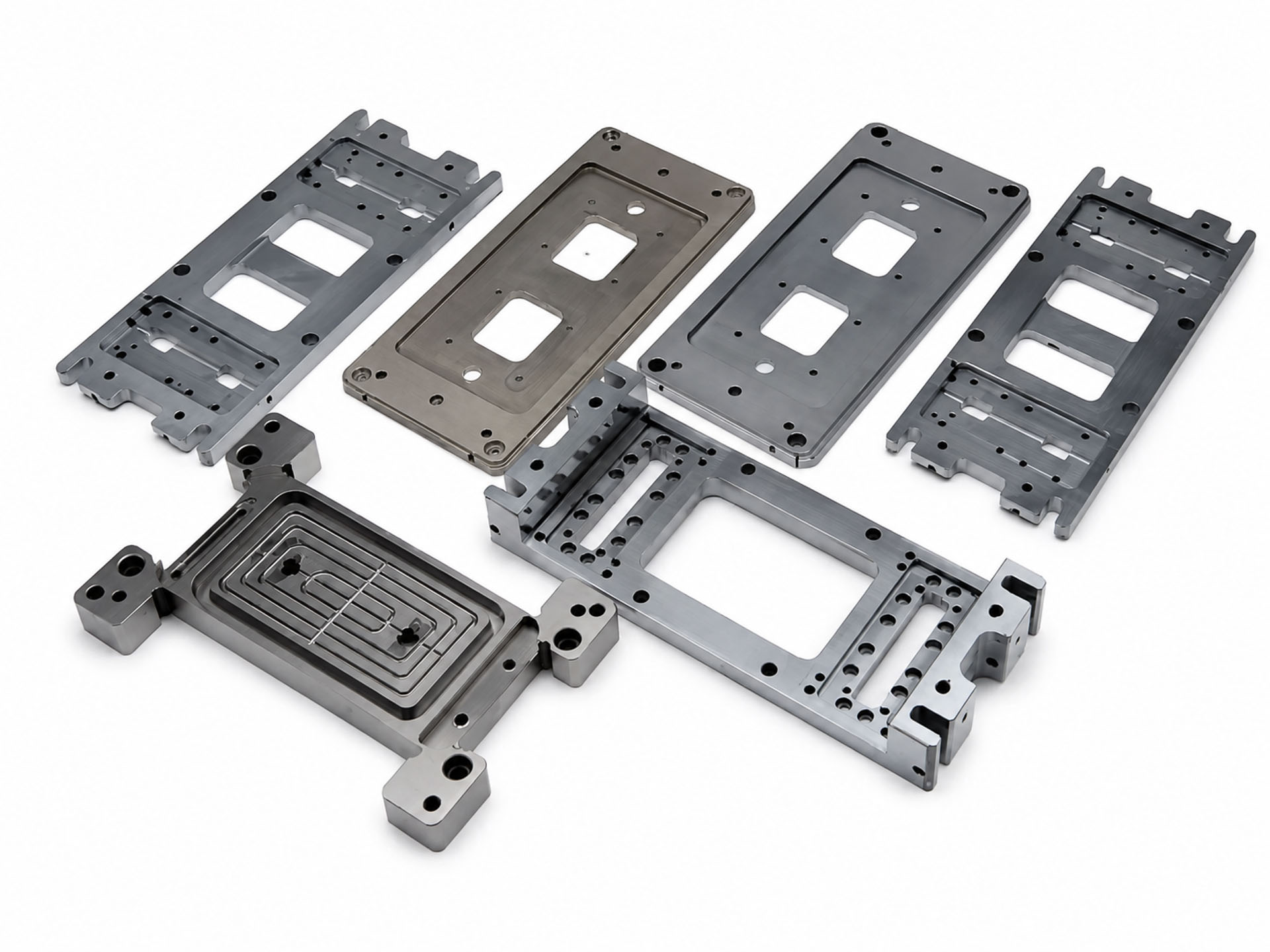

Przestrzeń robocza pozwala na szlifowanie płyt, listew, baz, wkładek form, elementów przyrządowych oraz komponentów konstrukcyjnych. Odległość osi wrzeciona od powierzchni stołu wynosi 440 mm.
Maszyna ma w standardowym wyposażeniu uchwyt stałomagnetyczny o wymiarach 400 × 200 mm, służący do magnetycznego mocowania detali.
Sztywna konstrukcja i prowadzenie sanek
Konstrukcja opiera się na żeliwnej podstawie o wysokiej wytrzymałości. Dwuwarstwowa kolumna zwiększa sztywność maszyny, istotną podczas precyzyjnego szlifowania powierzchni płaskich.
Ruch poprzeczny sanek odbywa się na podwójnej prowadnicy typu V z pasem teflonowym. Takie rozwiązanie ogranicza tarcie i wspomaga dokładne pozycjonowanie podczas pracy.
Głowica szlifierska i ręczne posuwy
Głowica szlifierska wykorzystuje precyzyjny zespół wrzeciona na łożyskach tocznych. Napęd wrzeciona i jego łożyskowanie wspierają stabilną pracę ściernicy podczas wykańczania powierzchni.
Posuw pionowy i poprzeczny są regulowane ręcznie za pomocą pokręteł. Wartości przesunięcia na obrót pokrętła oraz na działkę zestawiono w tabeli danych technicznych.

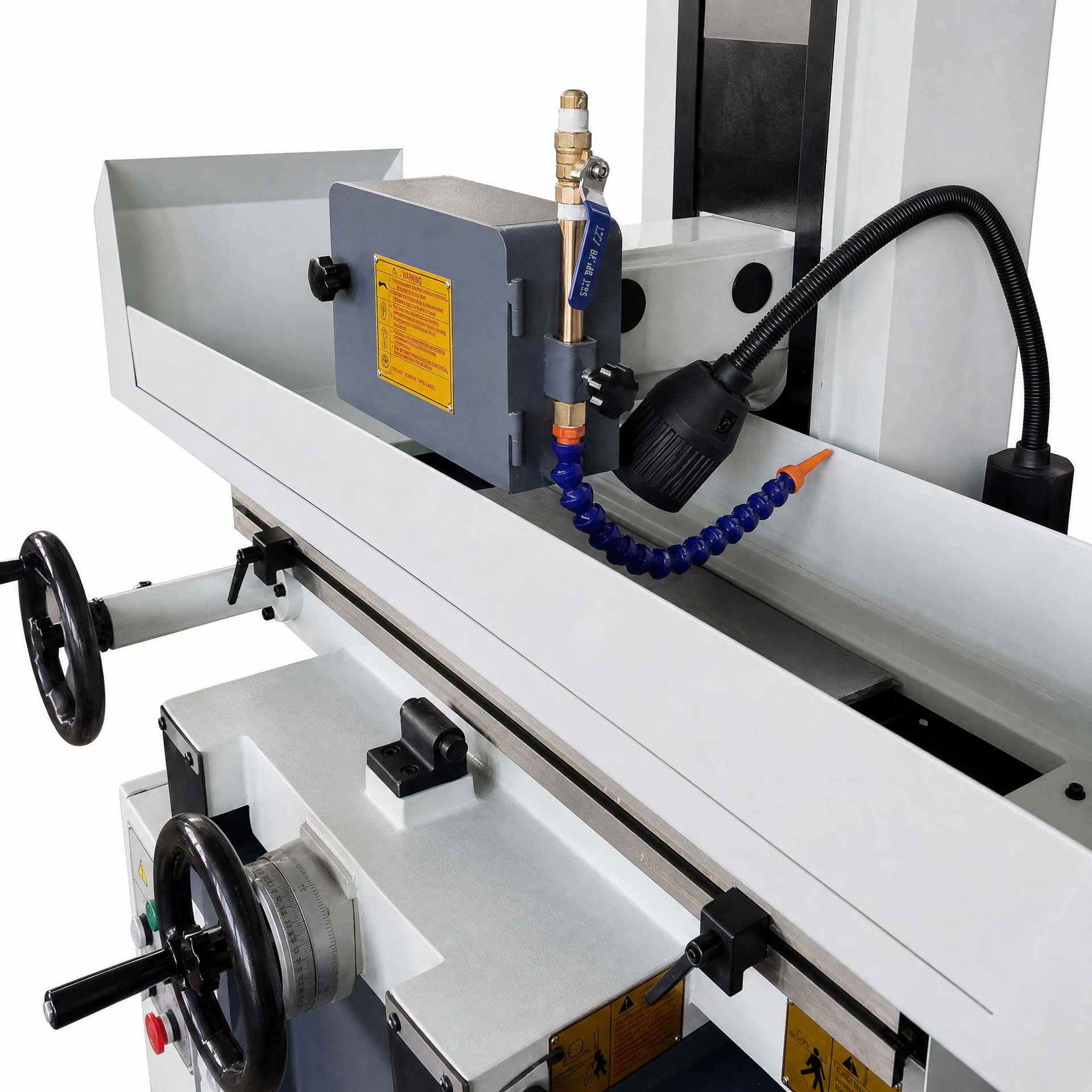

Chłodziwo, smarowanie i oświetlenie
Standardowe wyposażenie SMP2048M obejmuje układ chłodziwa oraz układ smarowania.
Lampa robocza doświetla miejsce obróbki i ułatwia obserwowanie detalu podczas szlifowania.
Zastosowanie
Szlifierka jest przeznaczona do obróbki metalu w warsztatach narzędziowych, zakładach produkcyjnych oraz utrzymaniu ruchu. Jej zastosowania obejmują:
- szlifowanie powierzchni płaskich,

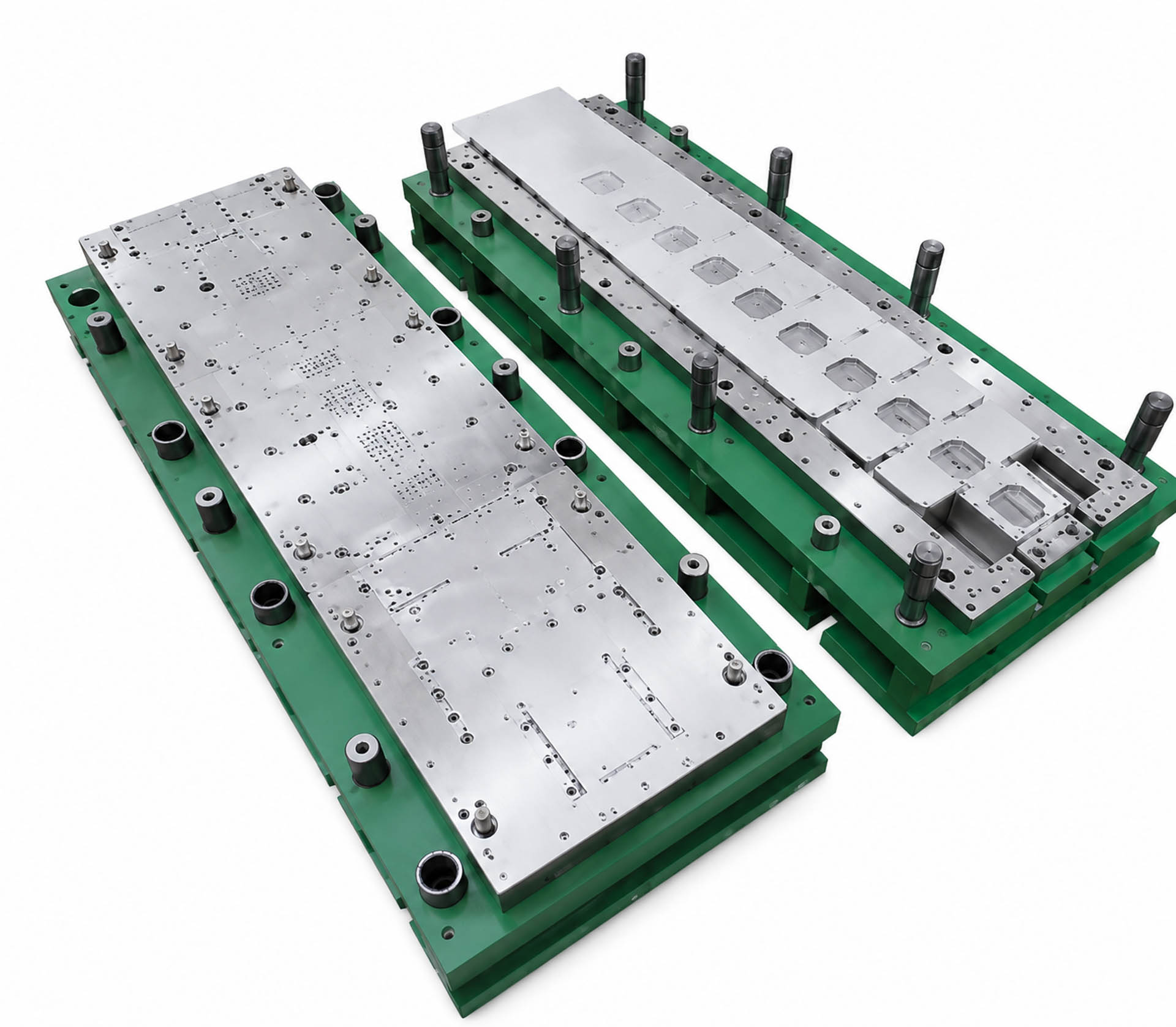

- obróbkę elementów form i wkładek form,

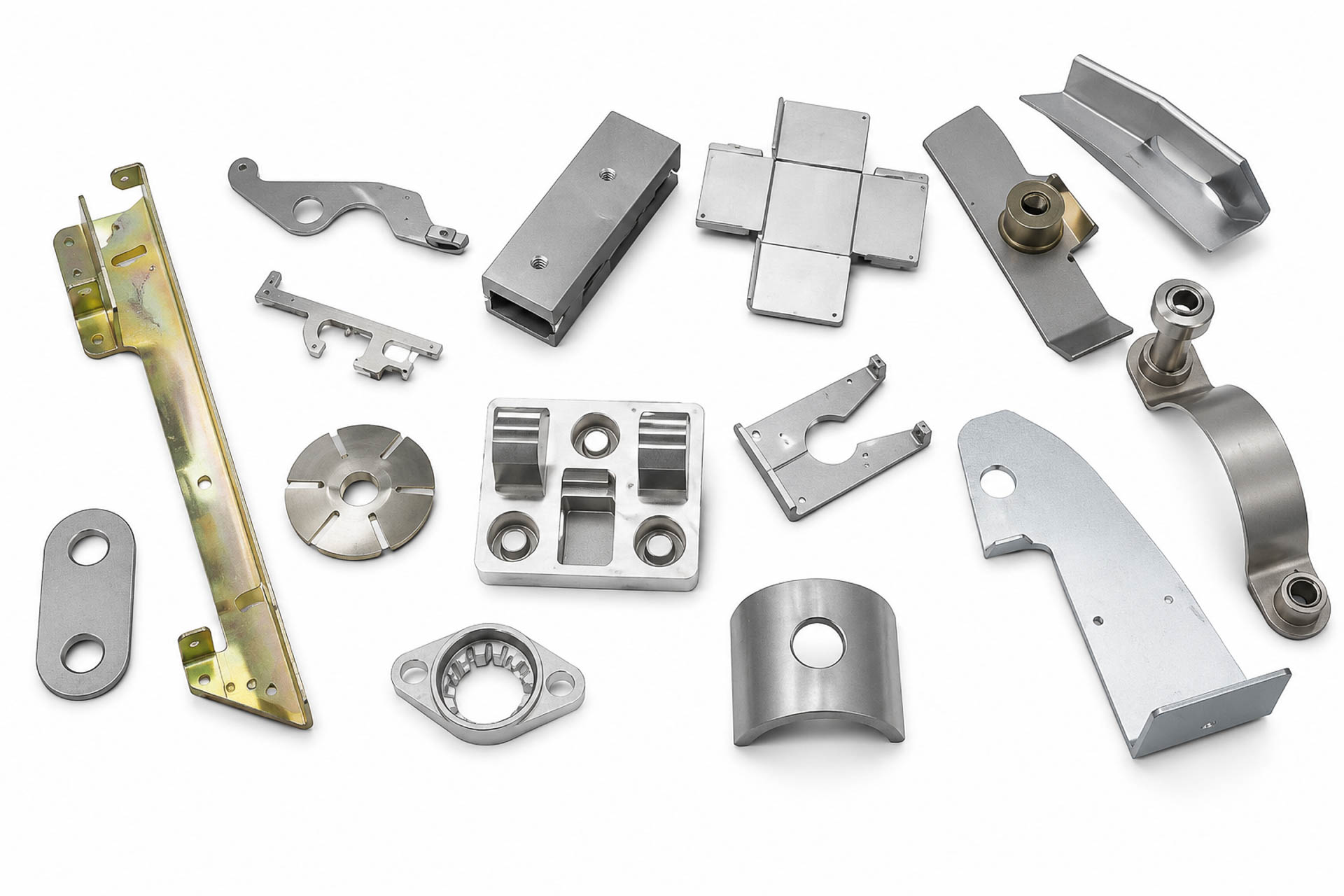

- przygotowanie części maszyn i komponentów konstrukcyjnych,
- precyzyjną obróbkę detali narzędziowych,
- wykańczanie płyt, listew, baz i elementów przyrządowych,
- prace jednostkowe i produkcję małoseryjną.
Wymagane zasilanie
Szlifierka jest przystosowana do zasilania trójfazowego 400 V / 50 Hz.
Dane techniczne
| Model | SMP2048M |
|---|---|
| Typ maszyny | Szlifierka do płaszczyzn z ręcznym posuwem |
| Zasilanie | 400 V / 50 Hz / 3 fazy |
| Wymiary stołu roboczego | 480 × 200 mm |
| Maksymalny przesuw stołu | 530 × 220 mm |
| Rowek T stołu | 1 × 14 mm |
| Odległość osi wrzeciona od powierzchni stołu | 440 mm |
| Wymiary ściernicy | 200 × 13 × 31,75 mm |
| Prędkość wrzeciona | 2850 obr./min |
| Posuw pionowy na obrót pokrętła | 1,25 mm |
| Posuw pionowy na działkę | 0,005 mm |
| Posuw poprzeczny na obrót pokrętła | 5 mm |
| Posuw poprzeczny na działkę | 0,02 mm |
| Moc silnika wrzeciona | 1,1 kW |
| Moc silnika chłodziwa | 0,04 kW |
| Wymiary uchwytu stałomagnetycznego | 400 × 200 mm |
| Masa netto / brutto | 750 / 850 kg |
| Wymiary opakowania | 1140 × 1250 × 1940 mm |
Wyposażenie standardowe
- Kołnierz ściernicy.
- Trzpień do wyważania ściernicy.
- Ściągacz ściernicy – przyrząd do jej demontażu.
- Lampa robocza.
- Skrzynka narzędziowa z narzędziami.
- Stojak do obciągania ściernicy.
- Standardowa ściernica.
- Kliny poziomujące ze śrubami.
- Uchwyt stałomagnetyczny.
- Układ chłodziwa.
- Układ smarowania.
Najczęściej zadawane pytania
Czy SMP2048M ma ręczny posuw?
Tak. Operator ręcznie steruje ruchem stołu i głowicy szlifierskiej.
Czy uchwyt magnetyczny jest częścią zestawu?
Tak. Uchwyt stałomagnetyczny znajduje się w standardowym wyposażeniu maszyny.
Czy szlifierka nadaje się do produkcji małoseryjnej?
Tak. Model jest przeznaczony do prac jednostkowych oraz produkcji małoseryjnej.
