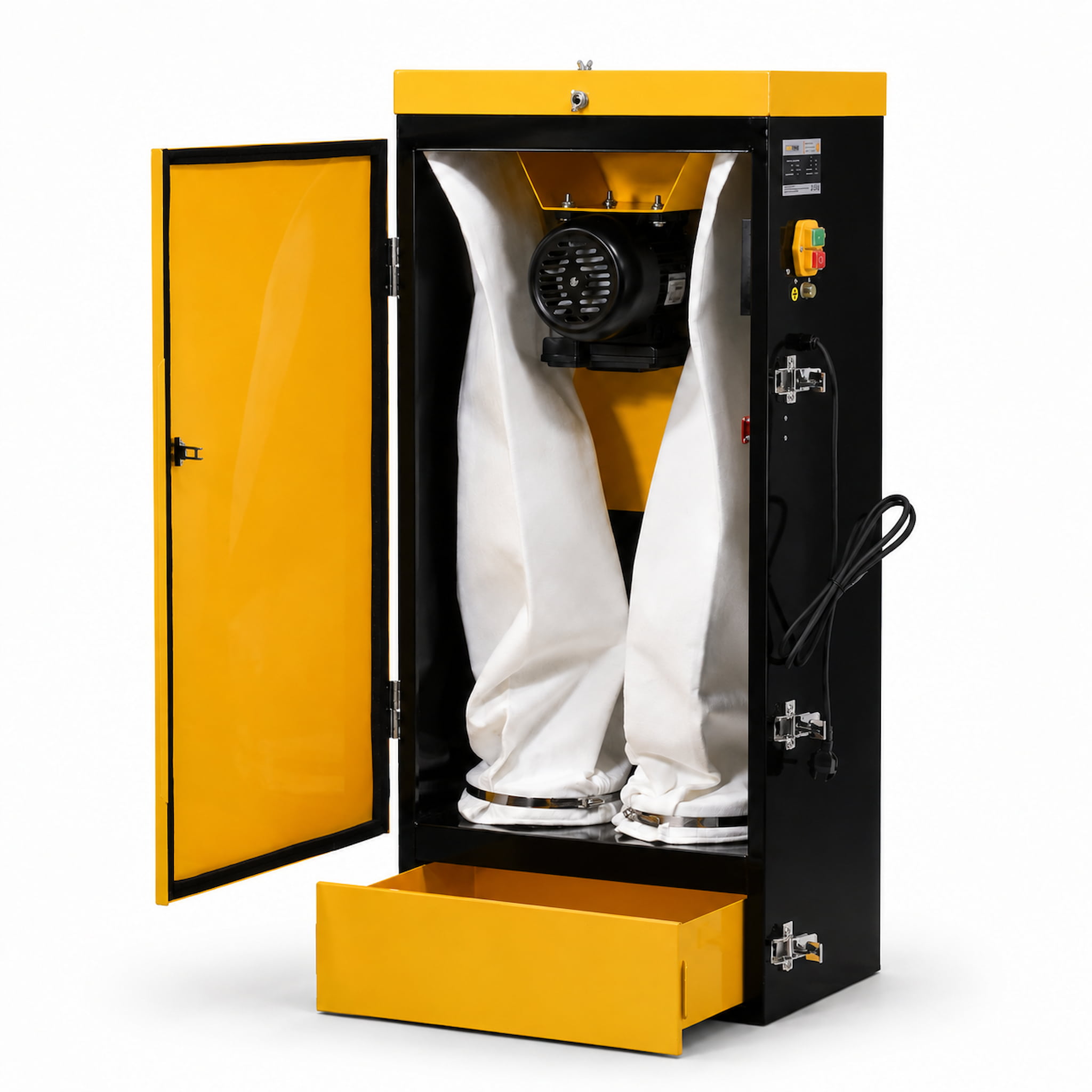

Wolnostojący odpylacz do piaskarki Viber-System OP17W – 410 W
Viber-System OP17W to wolnostojący odpylacz przeznaczony do odprowadzania i filtrowania pyłu powstającego podczas pracy piaskarek kabinowych.
Urządzenie łączy się z kabiną za pomocą przewodu ssącego. Zapylone powietrze jest kierowane do oddzielnego układu filtracyjnego wyposażonego w dwa worki.
Ograniczenie ilości pyłu w komorze poprawia widoczność obrabianej powierzchni i ułatwia kontrolowanie przebiegu piaskowania.
Wolnostojąca konstrukcja pozwala ustawić odpylacz obok kabiny i dopasować rozmieszczenie urządzeń do organizacji stanowiska.

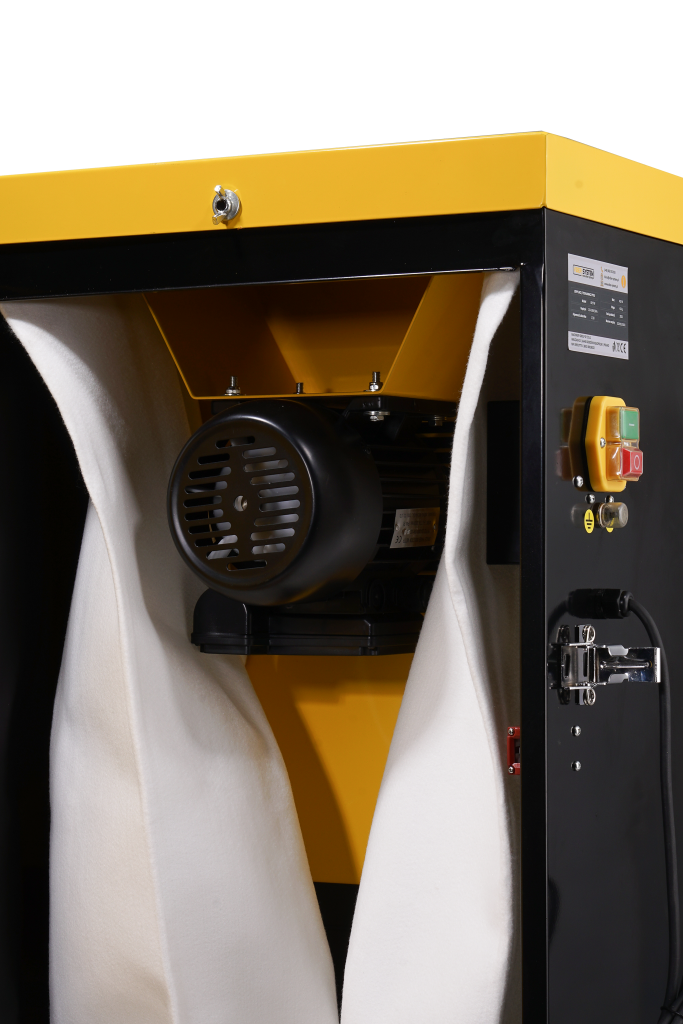

Dwa wewnętrzne worki filtracyjne
Odpylacz wyposażono w dwa worki filtracyjne umieszczone wewnątrz stalowej obudowy. Zatrzymują one pył odprowadzany z kabiny podczas obróbki strumieniowo-ściernej.
Duże drzwi zapewniają wygodny dostęp do wnętrza urządzenia. Ułatwia to kontrolowanie stanu worków, ich oczyszczanie oraz wykonywanie bieżących czynności konserwacyjnych.
Regularna kontrola filtrów pomaga utrzymać odpowiedni przepływ powietrza i skuteczność odpylania.

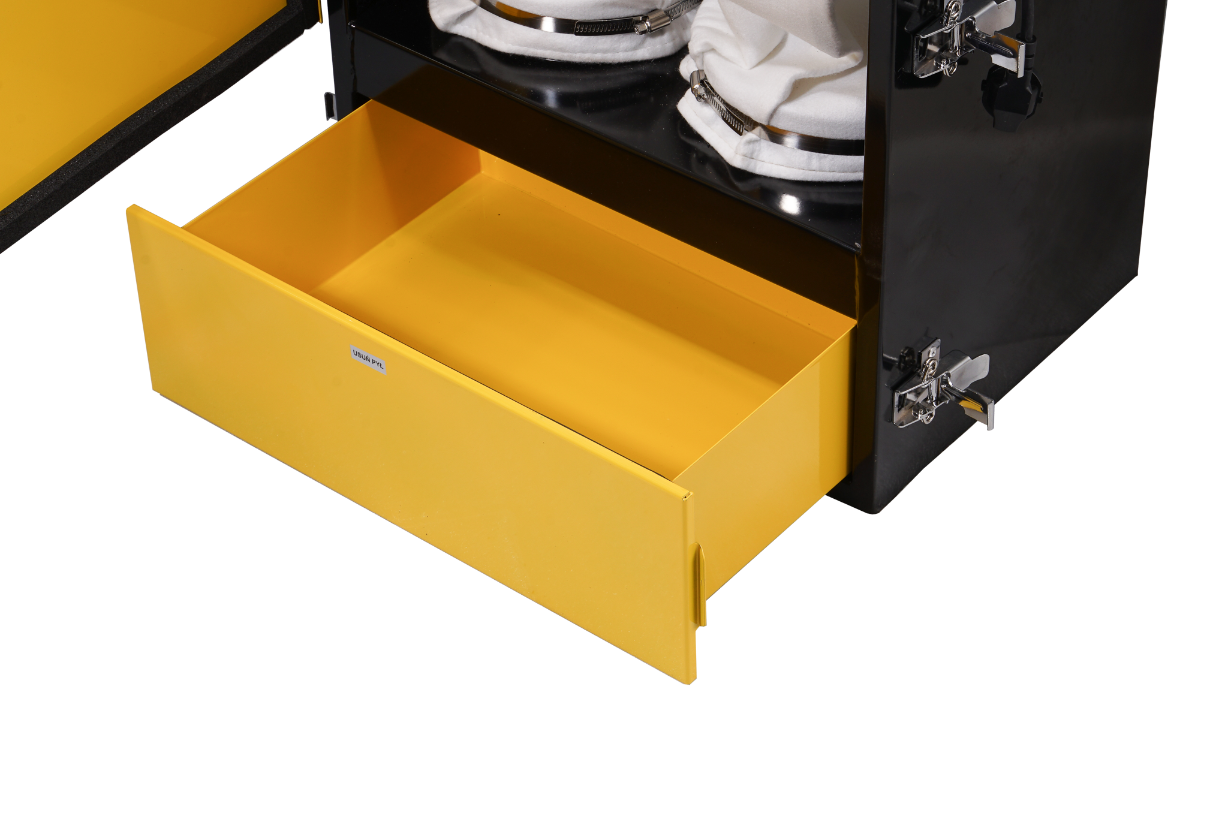

Wysuwana szuflada na pył
W dolnej części odpylacza znajduje się wysuwana szuflada przeznaczona do gromadzenia zanieczyszczeń.
Po wyłączeniu urządzenia i oczyszczeniu worków filtracyjnych pył opada do szuflady, którą można następnie wysunąć i opróżnić.
Takie rozwiązanie upraszcza obsługę, ogranicza kontakt z nagromadzonymi zanieczyszczeniami i pomaga zachować porządek wokół stanowiska.

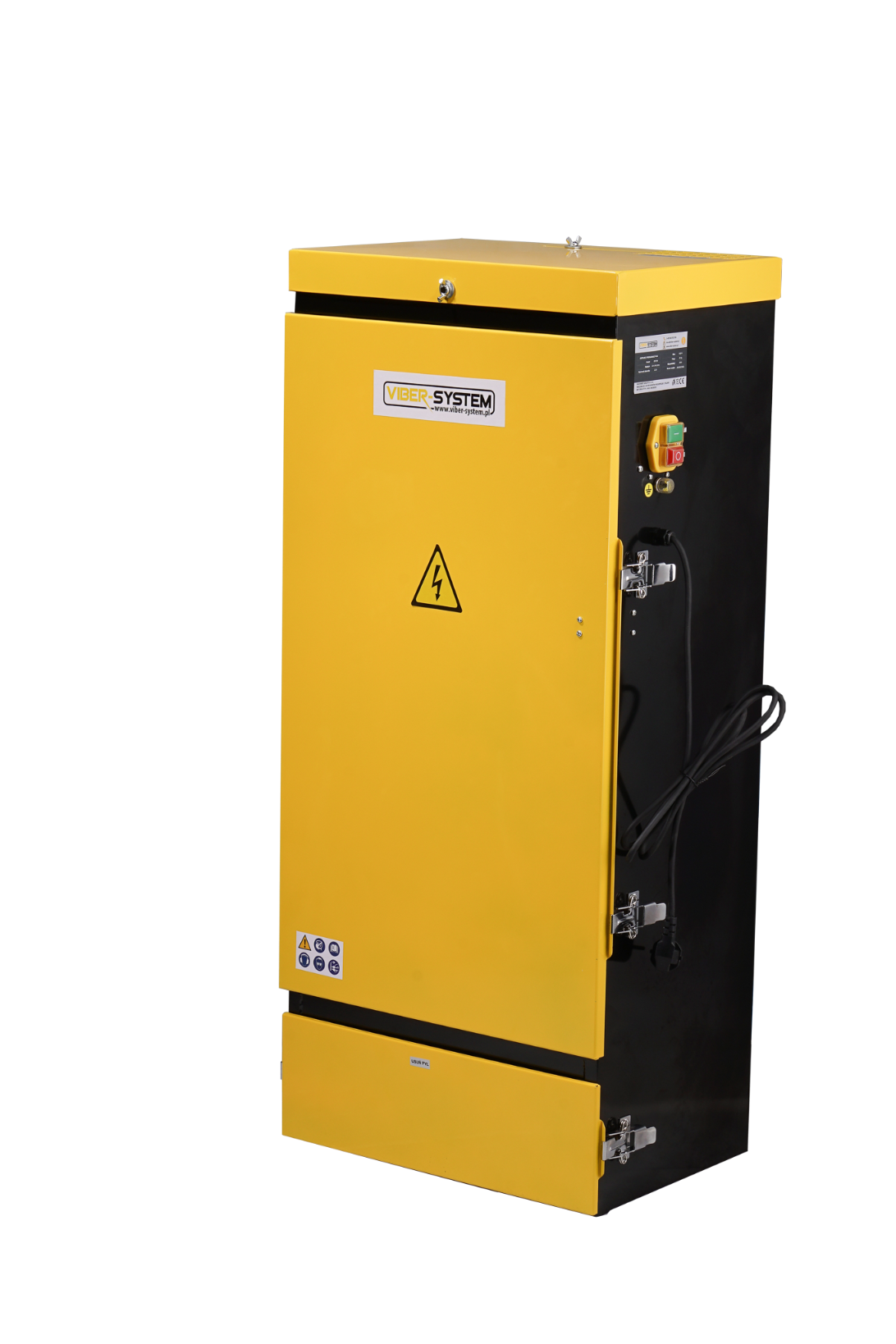

Regulacja przepływu powietrza
Model OP17W wyposażono w przepustnicę umożliwiającą regulowanie przepływu powietrza. Pozwala ona dostosować pracę odpylacza do warunków panujących w kabinie i potrzeb stanowiska.
Prawidłowe ustawienie przepływu pomaga skutecznie odprowadzać pył, nie powodując nadmiernego zasysania materiału ściernego.
Silnik 410 W i zasilanie 230 V
Urządzenie jest napędzane silnikiem o mocy 410 W i prędkości 2800 obr./min. Jednofazowe zasilanie 220–240 V umożliwia podłączenie odpylacza do standardowej instalacji warsztatowej.
Obsługa odbywa się za pomocą przycisków START i STOP. Konstrukcja obejmuje również wyłącznik elektromagnetyczny oraz zabezpieczenie termiczne.
Wolnostojąca konstrukcja warsztatowa
Odpylacz stanowi oddzielną jednostkę ustawianą obok piaskarki kabinowej. Połączenie wykonuje się za pomocą przewodu ssącego i kołnierza montażowego.
Takie rozwiązanie umożliwia dopasowanie ustawienia urządzenia do ilości dostępnego miejsca i organizacji stanowiska roboczego.
Obudowę wykonano z blachy stalowej o grubości 1,2 mm. Wymiary odpylacza wynoszą 475 × 343 × 1057 mm, a jego masa netto to 41 kg.
Najważniejsze cechy OP17W
- wolnostojąca konstrukcja do piaskarek kabinowych,
- silnik o mocy 410 W,
- jednofazowe zasilanie 220–240 V,
- dwa wewnętrzne worki filtracyjne,
- wysuwana szuflada na zgromadzony pył,
- regulacja przepływu powietrza,
- przyciski START i STOP,
- wyłącznik elektromagnetyczny,
- zabezpieczenie termiczne silnika,
- stalowa obudowa o grubości 1,2 mm,
- poziom ciśnienia akustycznego 66 dB(A),
- przewód umożliwiający połączenie z kabiną.
Zastosowanie odpylacza OP17W
Urządzenie jest przeznaczone do współpracy z piaskarkami kabinowymi używanymi podczas:
- usuwania rdzy i starych powłok,
- oczyszczania elementów metalowych,
- renowacji części samochodowych i motocyklowych,
- przygotowywania powierzchni do malowania,
- czyszczenia części maszyn i narzędzi,
- obróbki strumieniowo-ściernej w zamkniętej kabinie.
Gdzie sprawdzi się OP17W?
- w warsztatach mechanicznych,
- w zakładach ślusarskich,
- w serwisach samochodowych,
- w pracowniach renowacyjnych,
- w zakładach produkcyjnych,
- na stanowiskach przygotowania powierzchni.
Przed montażem należy sprawdzić średnicę przyłącza, wymagany przepływ powietrza oraz zgodność odpylacza z posiadaną kabiną.
Dane techniczne Viber-System OP17W
| Marka | Viber-System |
|---|---|
| Model | OP17W |
| Rodzaj urządzenia | Odpylacz do piaskarki kabinowej |
| Typ konstrukcji | Wolnostojąca |
| Zastosowanie | Odsysanie i filtrowanie pyłu z piaskarek kabinowych |
| Moc silnika | 410 W |
| Napięcie zasilania | 220–240 V |
| Częstotliwość | 50 Hz |
| Prędkość obrotowa | 2800 obr./min |
| Rodzaj filtracji | Workowa |
| Liczba worków filtracyjnych | 2 szt. |
| Regulacja przepływu powietrza | Tak |
| Pojemnik na pył | Wysuwana szuflada |
| Sterowanie | Przyciski START / STOP |
| Wyłącznik elektromagnetyczny | Tak |
| Zabezpieczenie termiczne | Tak |
| Materiał obudowy | Blacha stalowa |
| Grubość blachy | 1,2 mm |
| Poziom ciśnienia akustycznego | 66 dB(A) |
| Niepewność pomiaru hałasu | 2 dB |
| Temperatura pracy | 5–40°C |
| Wilgotność przy 40°C | poniżej 50% |
| Wilgotność przy 20°C | poniżej 90% |
| Maksymalna wysokość pracy | poniżej 1000 m n.p.m. |
| Wymiary urządzenia | 475 × 343 × 1057 mm |
| Masa netto | 41 kg |
| Masa brutto | 45 kg |
| Wymiary opakowania | 560 × 410 × 1100 mm |
Zawartość zestawu
- odpylacz Viber-System OP17W,
- dwa worki filtracyjne zamontowane w urządzeniu,
- przewód przyłączeniowy,
- kołnierz montażowy,
- dwie obejmy zaciskowe,
- cztery śruby montażowe M5 × 10,
- instrukcja obsługi.
Podstawowa konserwacja
- Regularnie kontroluj stan worków filtracyjnych.
- Oczyszczaj worki zgodnie z instrukcją urządzenia.
- Systematycznie opróżniaj dolną szufladę na pył.
- Kontroluj drożność i szczelność przewodu ssącego.
- Sprawdzaj stan obejm oraz kołnierza przyłączeniowego.
- Przed otwarciem obudowy odłącz urządzenie od zasilania.
Ważne informacje dotyczące użytkowania
Odpylacz jest przeznaczony do pracy w pomieszczeniach, z suchym i niewybuchowym pyłem powstającym podczas piaskowania kabinowego.
Urządzenia nie wolno używać do zasysania cieczy, gorących cząstek, pyłów toksycznych, substancji niebezpiecznych ani materiałów stwarzających ryzyko wybuchu lub zapłonu. Przed uruchomieniem należy zapoznać się z instrukcją obsługi.
