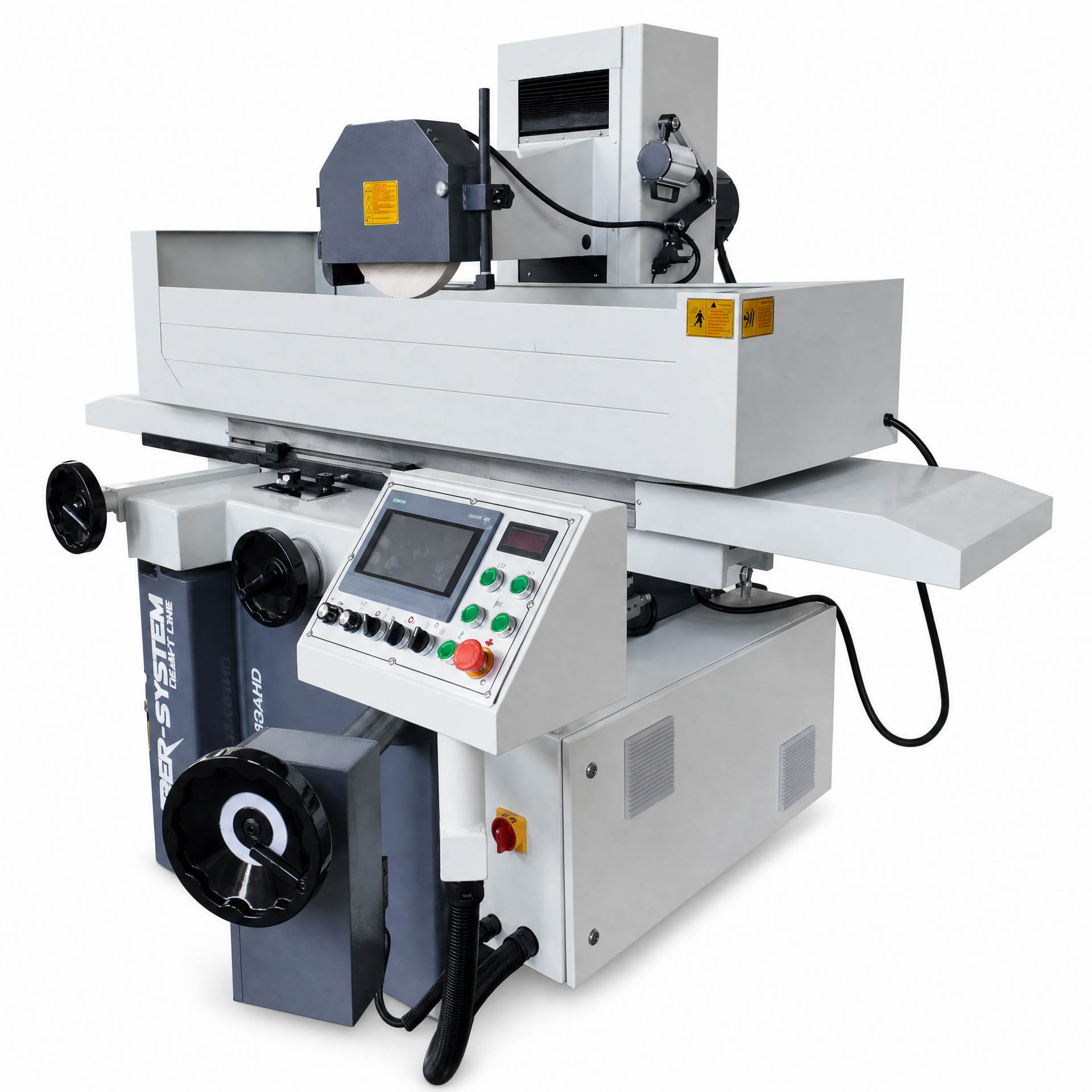

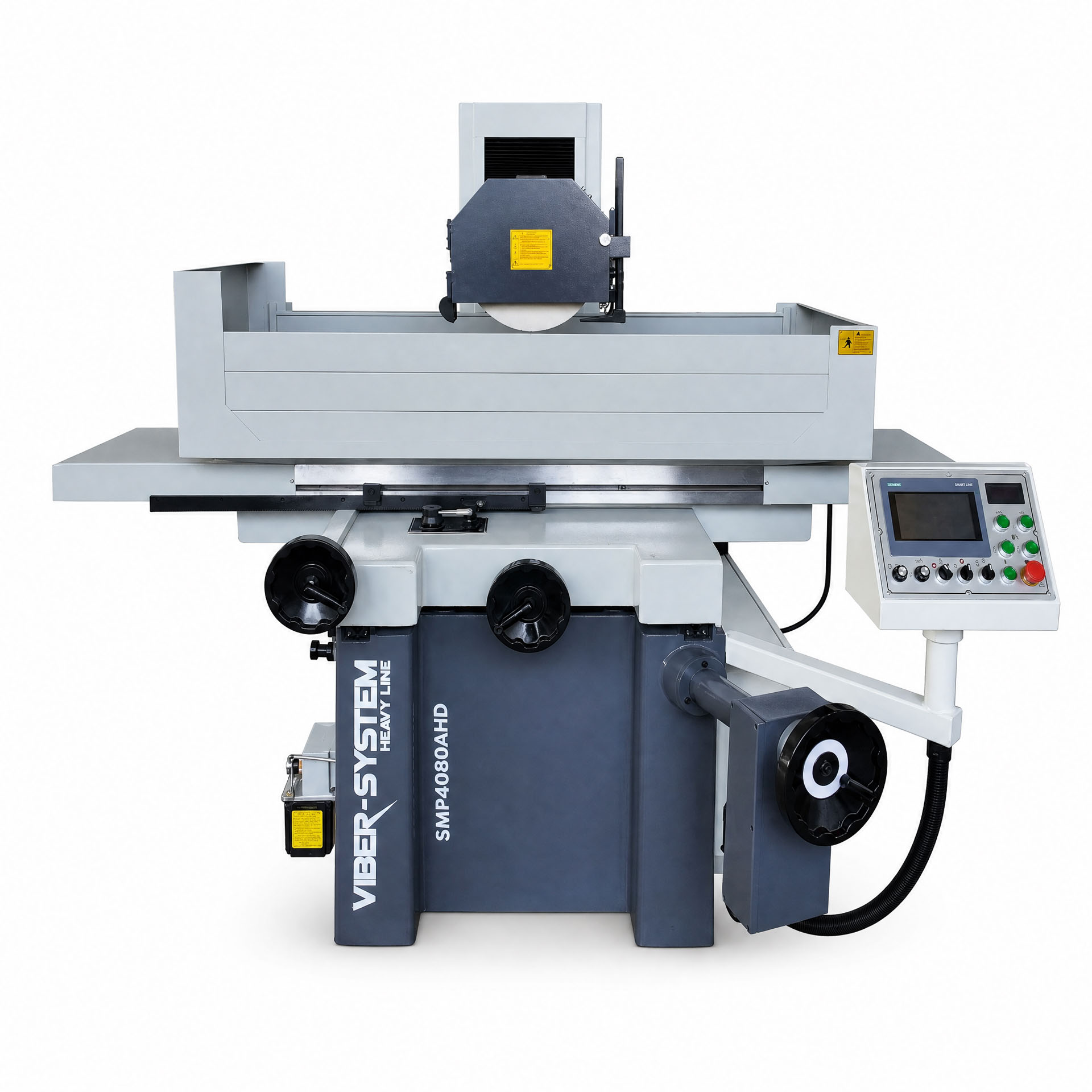

Automatyczna szlifierka magnetyczna do płaszczyzn SMP4080AHD 406 × 813 mm
SMP4080AHD to automatyczna szlifierka magnetyczna do płaszczyzn przeznaczona do precyzyjnej obróbki metalu. Stół roboczy o wymiarach 406 × 813 mm zapewnia przestrzeń do szlifowania części maszyn, elementów form, płyt, baz, prowadnic i detali narzędziowych.
Sterowanie PLC, serwonapęd osi pionowej i hydrauliczny przesuw stołu umożliwiają realizację automatycznego cyklu szlifowania. Uchwyt magnetyczny o wymiarach 400 × 800 mm służy do stabilnego mocowania obrabianych elementów.
Model znajduje zastosowanie w narzędziowniach, zakładach produkcyjnych i warsztatach utrzymania ruchu, w których istotna jest dokładna, powtarzalna obróbka powierzchni płaskich.
Najważniejsze zalety
- Sterowanie PLC – umożliwia automatyczne szlifowanie powierzchni płaskich.
- Serwonapęd osi pionowej – pozwala precyzyjnie ustawiać dosuw ściernicy.
- Hydrauliczny przesuw wzdłużny stołu – zapewnia płynny i powtarzalny ruch podczas obróbki.
- Regulowana prędkość stołu – pozwala dostosować tempo pracy do zadania.
- Uchwyt magnetyczny – umożliwia stabilne mocowanie detali.
- Stalowa prowadnica kolumny – poprawia sztywność konstrukcji.
- Układ chłodziwa w zestawie – ogranicza nagrzewanie detalu i ściernicy oraz pomaga wypłukiwać drobiny materiału.
Sterowanie PLC i automatyczne posuwy

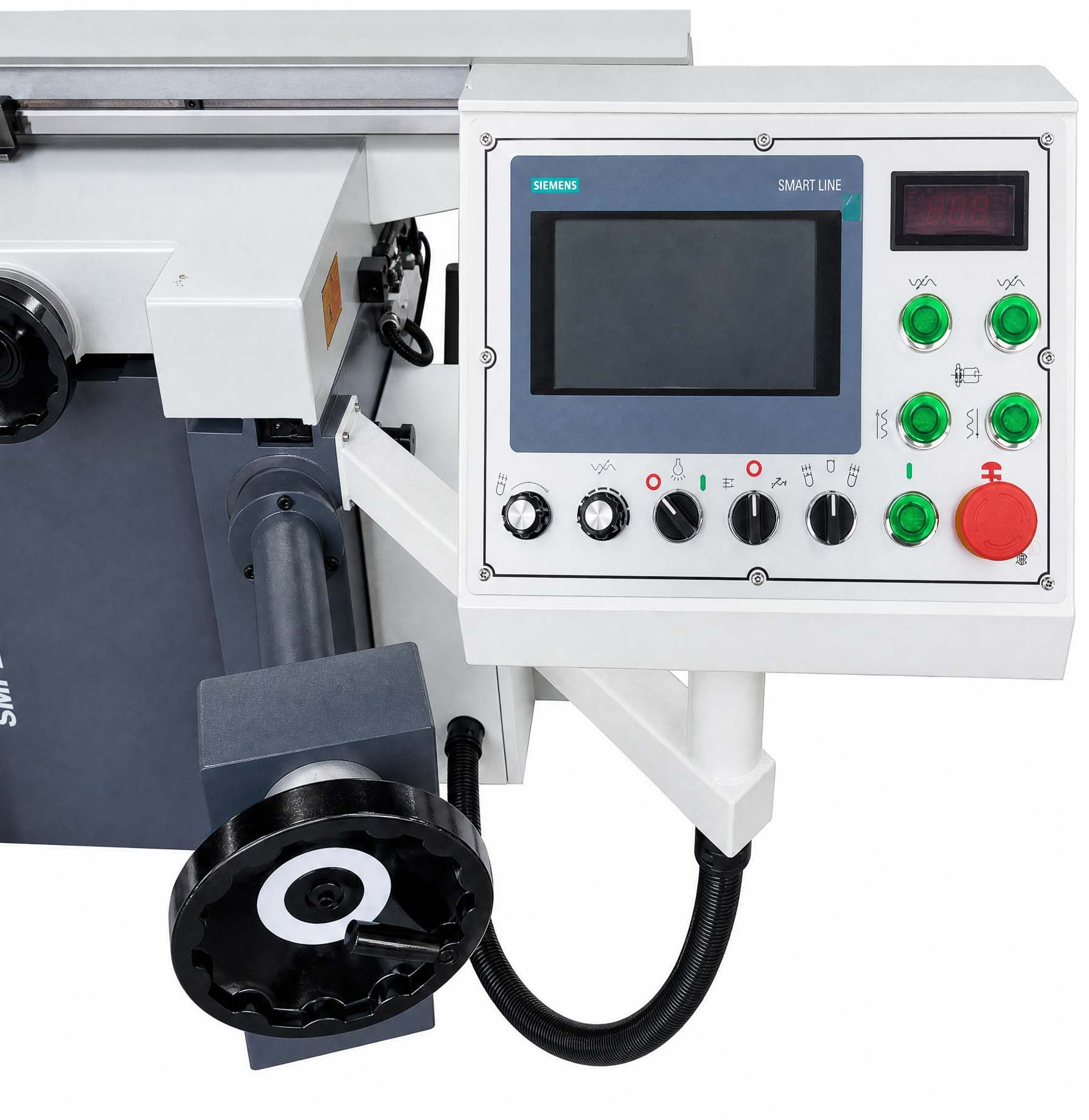

Sterownik PLC umożliwia realizację automatycznego cyklu szlifowania. Serwonapęd osi pionowej odpowiada za precyzyjne ustawienie dosuwu ściernicy, a panel operatorski wyposażono w ekran dotykowy.
Automatyczny posuw pionowy oferuje sześć wartości dosuwu na skok. Pozwala to dobierać ustawienia do materiału i oczekiwanej jakości wykończenia. Dostępne są również automatyczny posuw poprzeczny oraz szybkie posuwy w obu osiach.
Przestrzeń robocza do większych detali

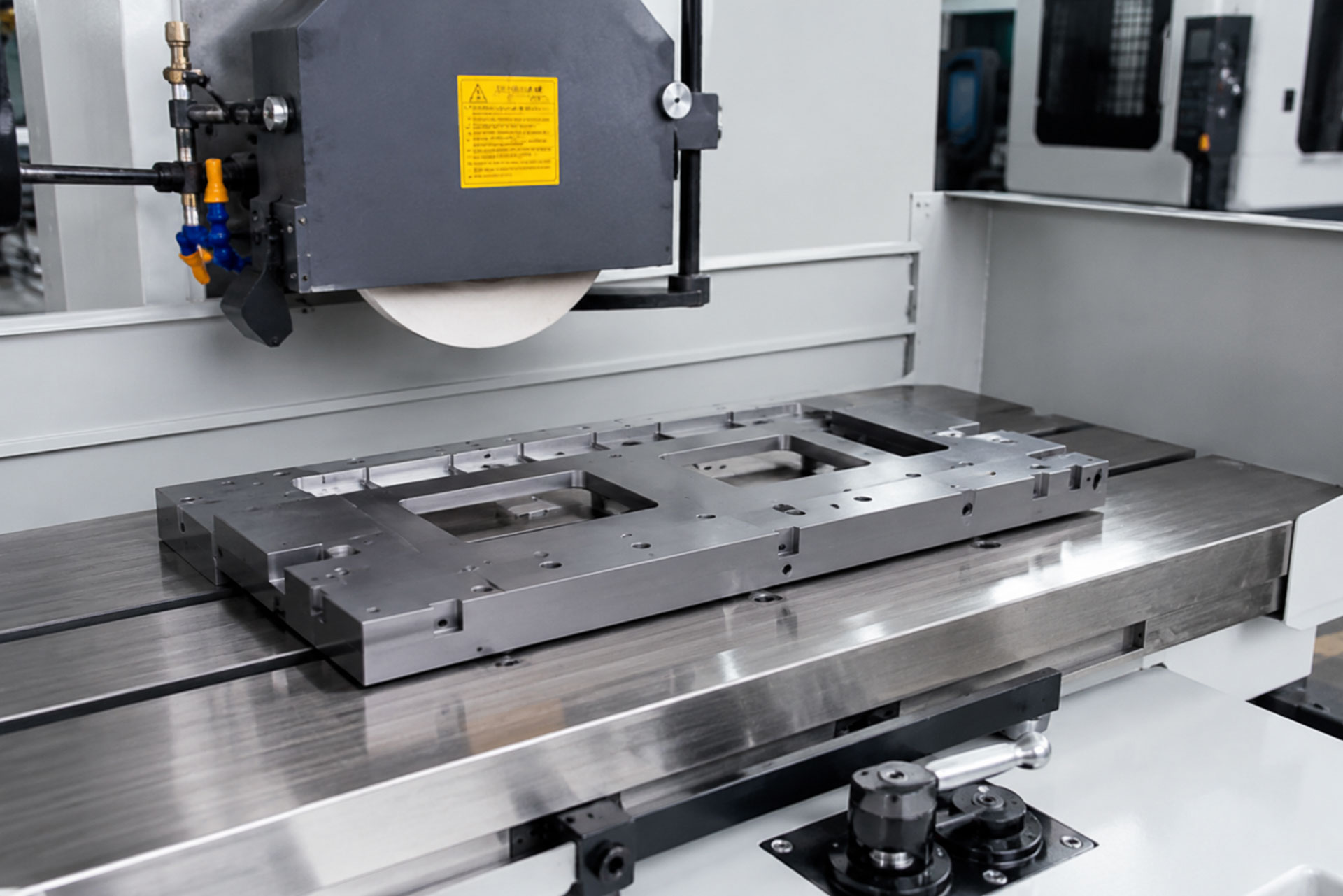

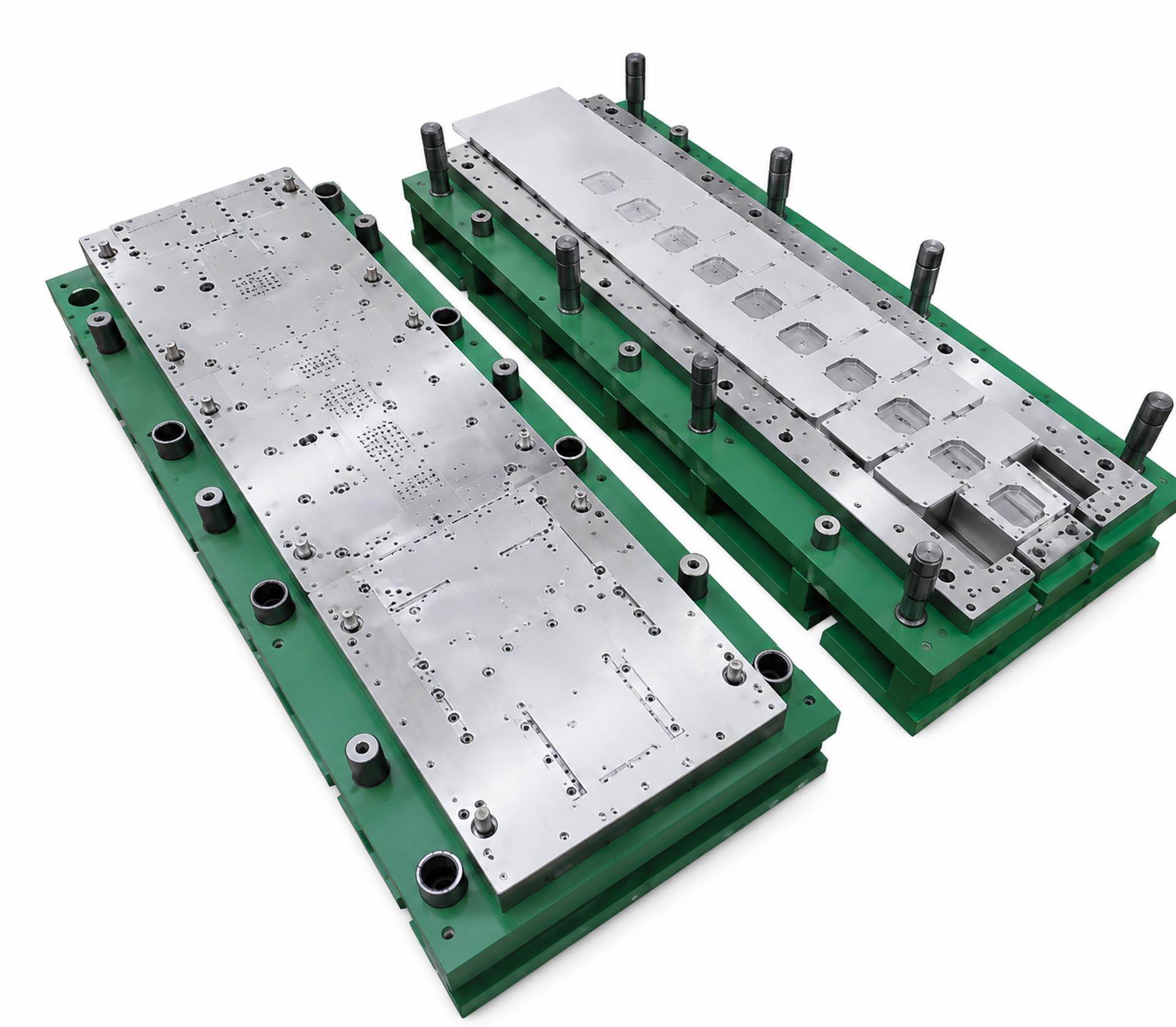

Stół roboczy i uchwyt magnetyczny umożliwiają stabilne mocowanie płyt, prowadnic, baz, elementów konstrukcyjnych oraz części form. Przestrzeń robocza jest przeznaczona do obróbki większych i cięższych elementów.
Odległość osi wrzeciona od stołu wynosi 580 mm. Maksymalne obciążenie stołu z uchwytem magnetycznym to 500 kg.
Hydrauliczny przesuw stołu i sztywna kolumna
Hydrauliczny układ przesuwu wzdłużnego zapewnia płynny ruch stołu podczas szlifowania. Regulacja prędkości umożliwia dostosowanie tempa obróbki do konkretnego zadania.
Kolumna wykorzystuje stalową prowadnicę poprawiającą sztywność. Stabilna konstrukcja i prowadzenie stołu wspierają dokładność szlifowania oraz jakość wykończenia detalu.

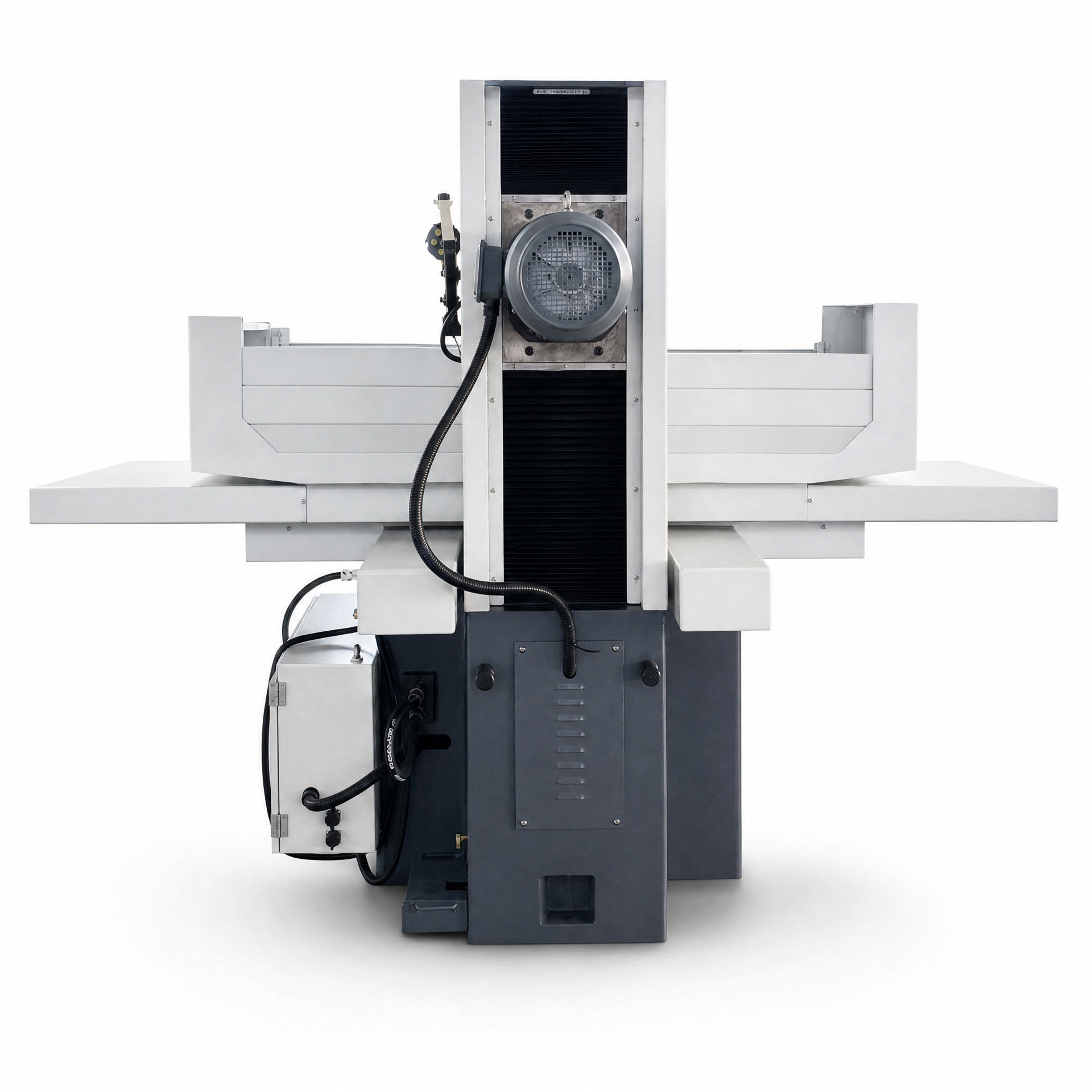

Głowica szlifierska i napęd wrzeciona
Głowica szlifierska ma precyzyjny zespół wrzeciona na łożyskach tocznych. Wrzeciono napędza silnik o mocy 5,5 kW, a jego prędkość wynosi 1450 obr./min.
Maszyna wykorzystuje ściernicę o wymiarach 350 × 40 × 127 mm. Standardowa ściernica oraz akcesoria do jej obsługi znajdują się w wyposażeniu zestawu.

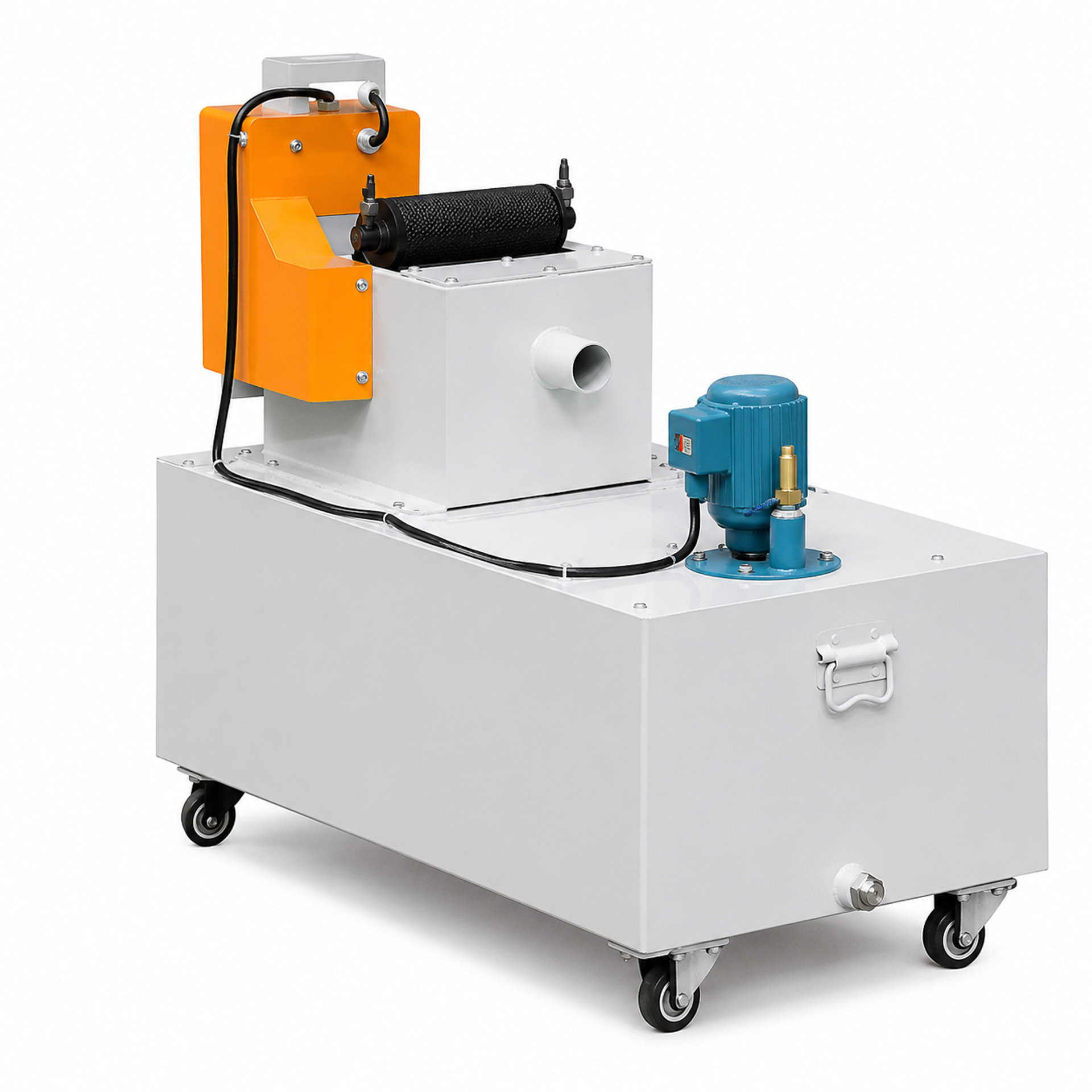

Układ chłodziwa
Dołączony układ chłodziwa obejmuje zbiornik oraz pompę podającą ciecz do strefy szlifowania. Chłodziwo ogranicza nagrzewanie obrabianego detalu i ściernicy.
Podawanie cieczy pomaga wypłukiwać drobiny materiału oraz wspiera stabilność procesu i jakość wykończenia powierzchni.

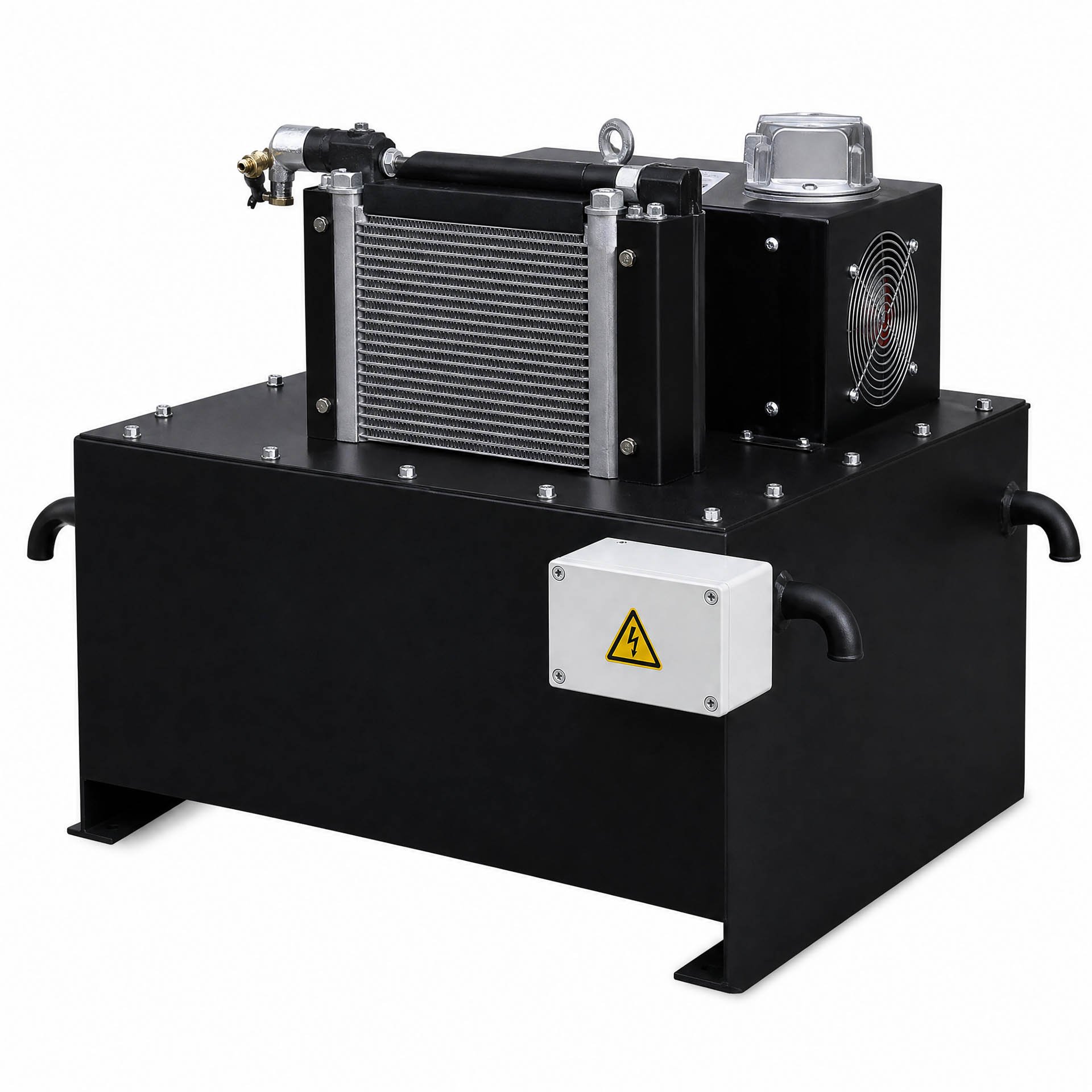

Zewnętrzna stacja hydrauliczna
Stacja hydrauliczna zasila układ przesuwu stołu roboczego, umożliwiając płynną i powtarzalną pracę w cyklu automatycznym.
Zespół obejmuje zbiornik oleju hydraulicznego, pompę oraz przewody i przyłącza. Zewnętrzna konstrukcja ułatwia obsługę, kontrolę poziomu oleju i czynności serwisowe.
Zastosowanie

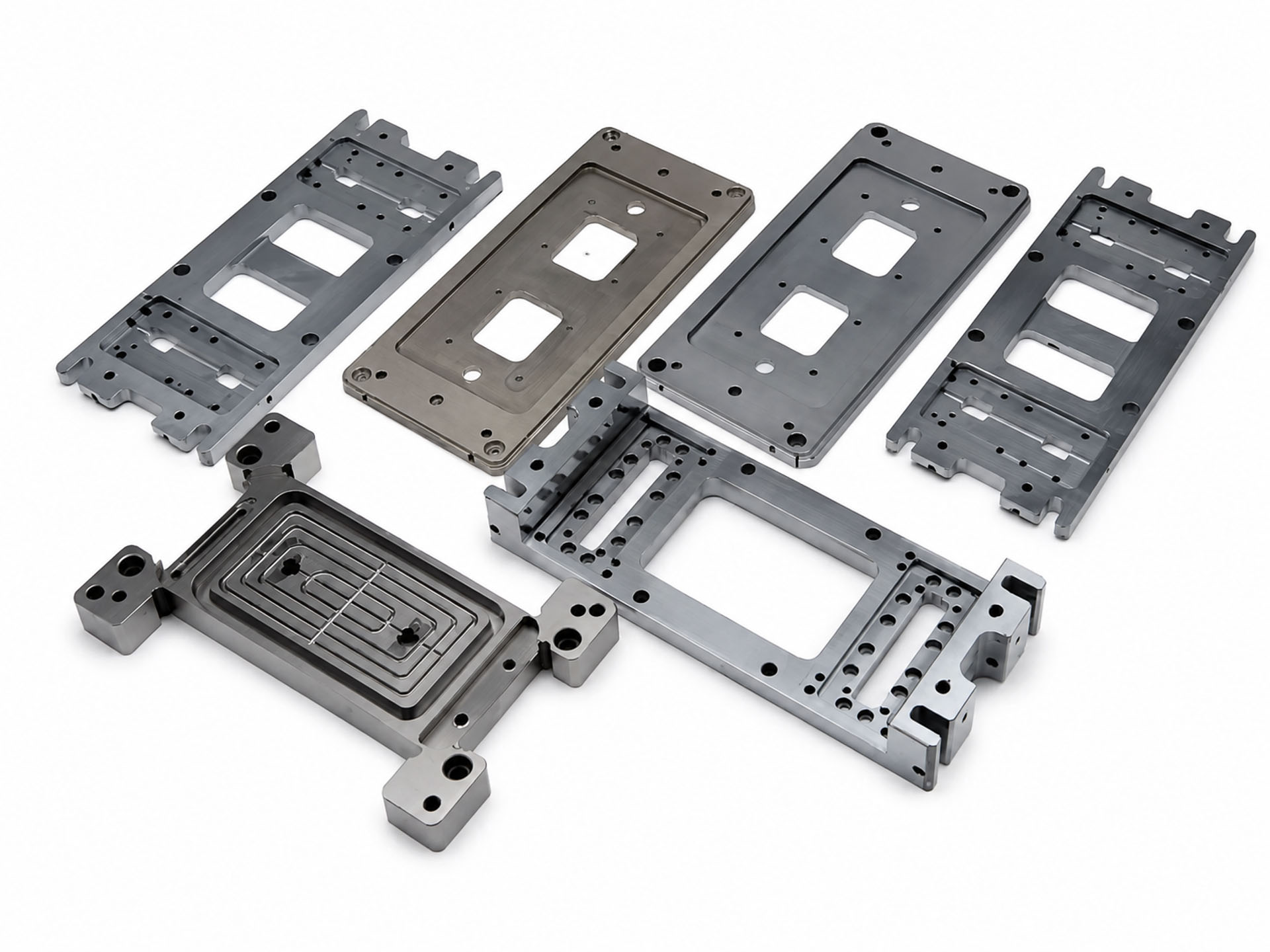

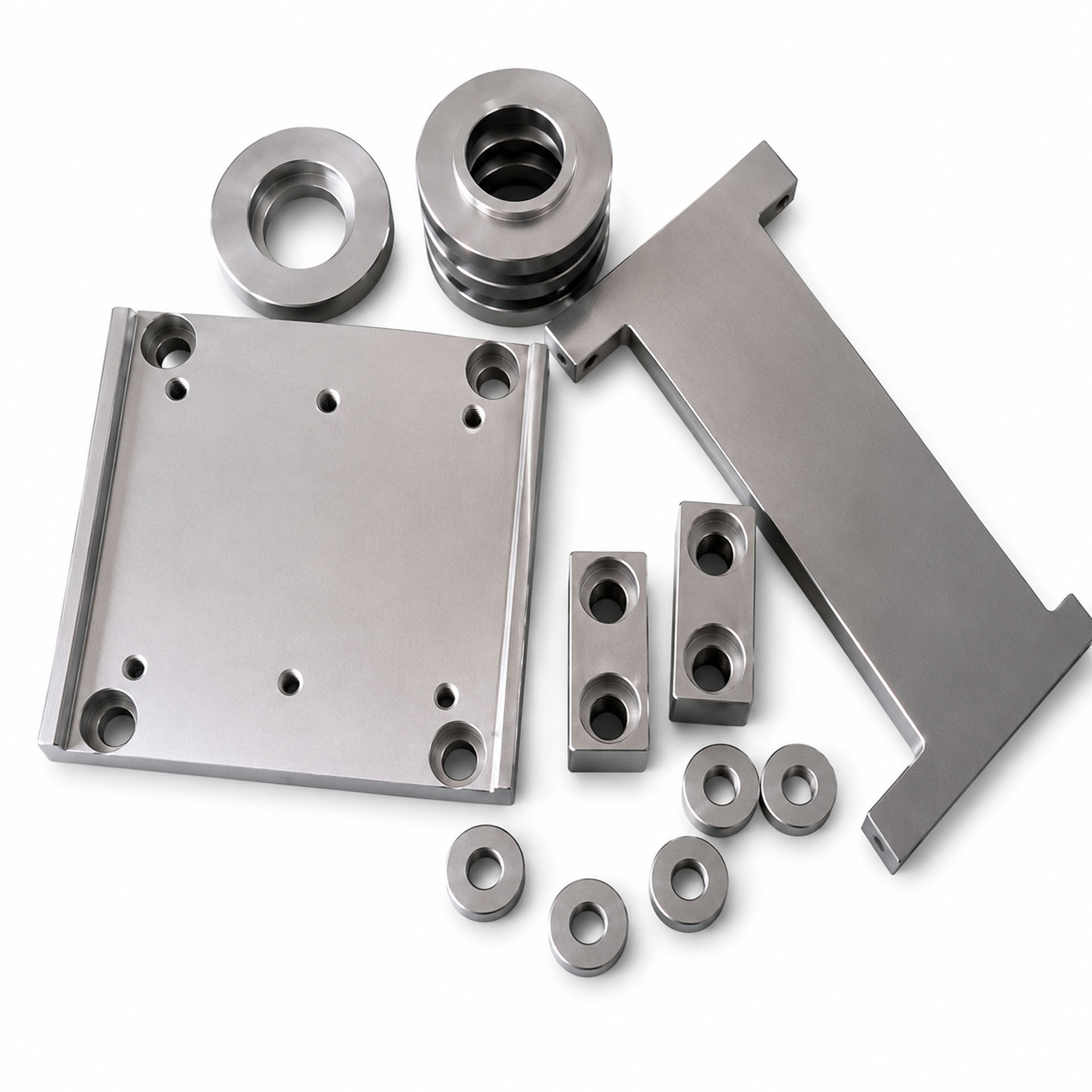

SMP4080AHD jest przeznaczona do obróbki metalu w narzędziowniach, zakładach produkcyjnych i warsztatach utrzymania ruchu. Zastosowania obejmują:
- szlifowanie powierzchni płaskich,
- obróbkę elementów form,
- szlifowanie części maszyn i elementów konstrukcyjnych,
- obróbkę detali narzędziowych,
- wykańczanie płyt, baz, listew i prowadnic,
- obróbkę elementów motoryzacyjnych,
- produkcję małoseryjną i seryjną,
- prace wymagające powtarzalności i automatycznego cyklu szlifowania.
Dane techniczne
| Model | SMP4080AHD |
|---|---|
| Typ maszyny | Automatyczna szlifierka magnetyczna do płaszczyzn |
| Sterowanie | PLC |
| Panel operatorski | Ekran dotykowy |
| Wymiary stołu roboczego | 406 × 813 mm |
| Wymiary uchwytu magnetycznego | 400 × 800 mm |
| Maksymalne obciążenie stołu z uchwytem magnetycznym | 500 kg |
| Odległość osi wrzeciona od stołu | 580 mm |
| Wymiary ściernicy | 350 × 40 × 127 mm |
| Prędkość wrzeciona | 1450 obr./min |
| Prędkość stołu roboczego | 7–23 m/min |
| Automatyczny posuw pionowy | 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm/skok |
| Szybki posuw pionowy | 460 mm/min |
| Posuw poprzeczny na działkę pokrętła | 0,02 mm |
| Automatyczny posuw poprzeczny | 0,1–8 mm/min |
| Szybki posuw poprzeczny | 990 mm/min |
| Moc silnika wrzeciona | 5,5 kW |
| Moc silnika hydraulicznego | 2,2 kW |
| Moc silnika chłodziwa | 0,125 kW |
| Moc serwomotoru osi pionowej | 0,5 kW |
| Moc silnika posuwu poprzecznego | 0,04 kW |
| Moc całkowita maszyny | 9 kW |
| Chropowatość powierzchni | Do Ra 0,63 µm |
| Waga maszyny | 3500 kg |
Wyposażenie standardowe
- Układ chłodziwa ze zbiornikiem i pompą.
- Zewnętrzna stacja hydrauliczna ze zbiornikiem oleju i pompą.
- Przewody i przyłącza hydrauliczne.
- Układ smarowania.
- Lampa robocza.
- Kliny poziomujące.
- Śruby fundamentowe.
- Kołnierz ściernicy.
- Trzpień do wyważania ściernicy.
- Ściągacz ściernicy.
- Stojak do obciągania ściernicy.
- Narzędzia i skrzynka narzędziowa.
- Uchwyt magnetyczny.
- Standardowa ściernica.
- Sterownik PLC.
- Ekran dotykowy.
- Instrukcja obsługi.
Ważne informacje
Ważne: maksymalne obciążenie stołu z uchwytem magnetycznym wynosi 500 kg.
Najczęściej zadawane pytania
Czy SMP4080AHD umożliwia automatyczne szlifowanie?
Tak. Sterowanie PLC, serwonapęd osi pionowej oraz automatyczne posuwy umożliwiają realizację automatycznego cyklu szlifowania.
Czy układ chłodziwa i stacja hydrauliczna znajdują się w zestawie?
Tak. Wyposażenie standardowe obejmuje układ chłodziwa ze zbiornikiem i pompą oraz zewnętrzną stację hydrauliczną.
Czy standardowa ściernica jest dołączona do maszyny?
Tak. Standardowa ściernica znajduje się w zestawie wraz z akcesoriami do jej obsługi.
