Opis

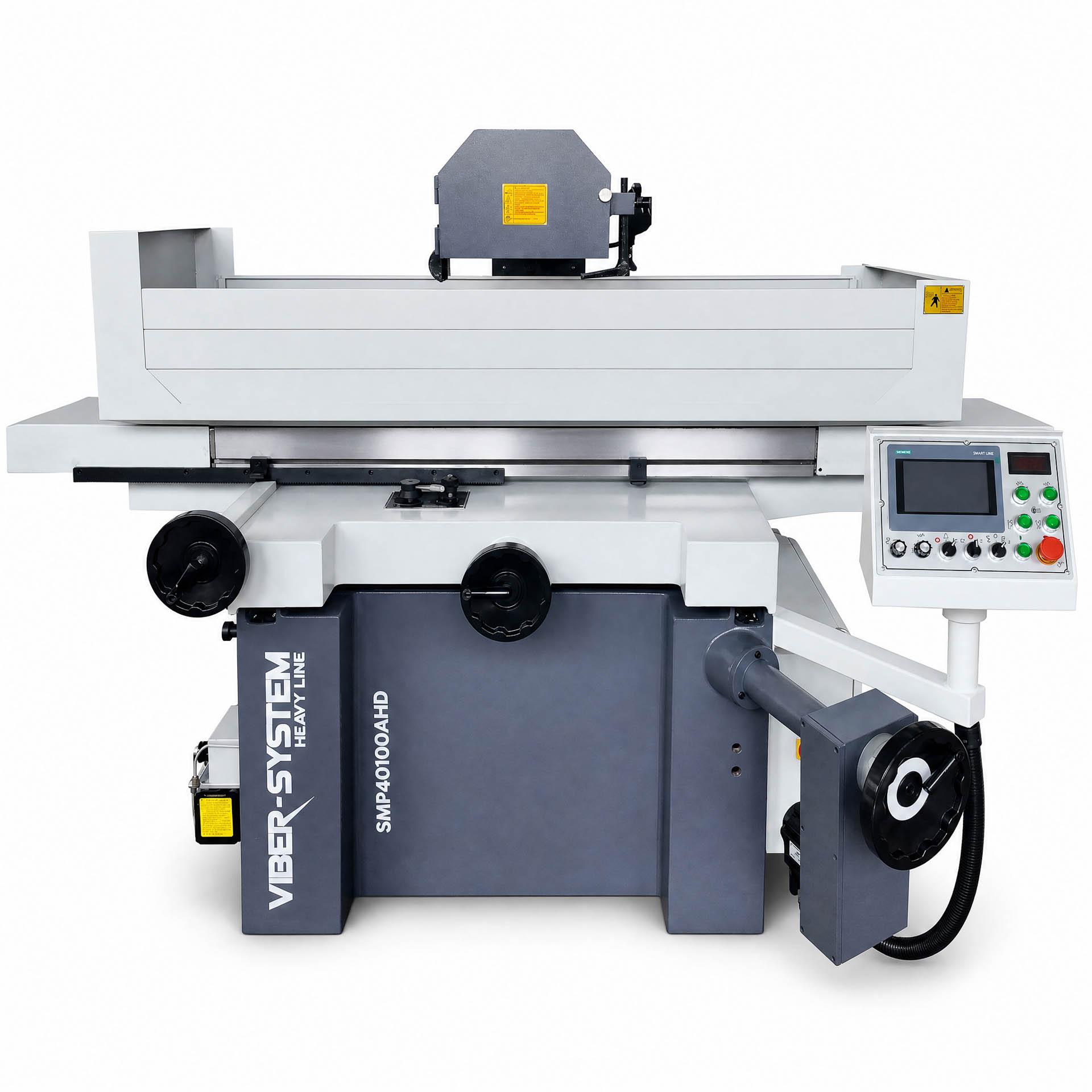

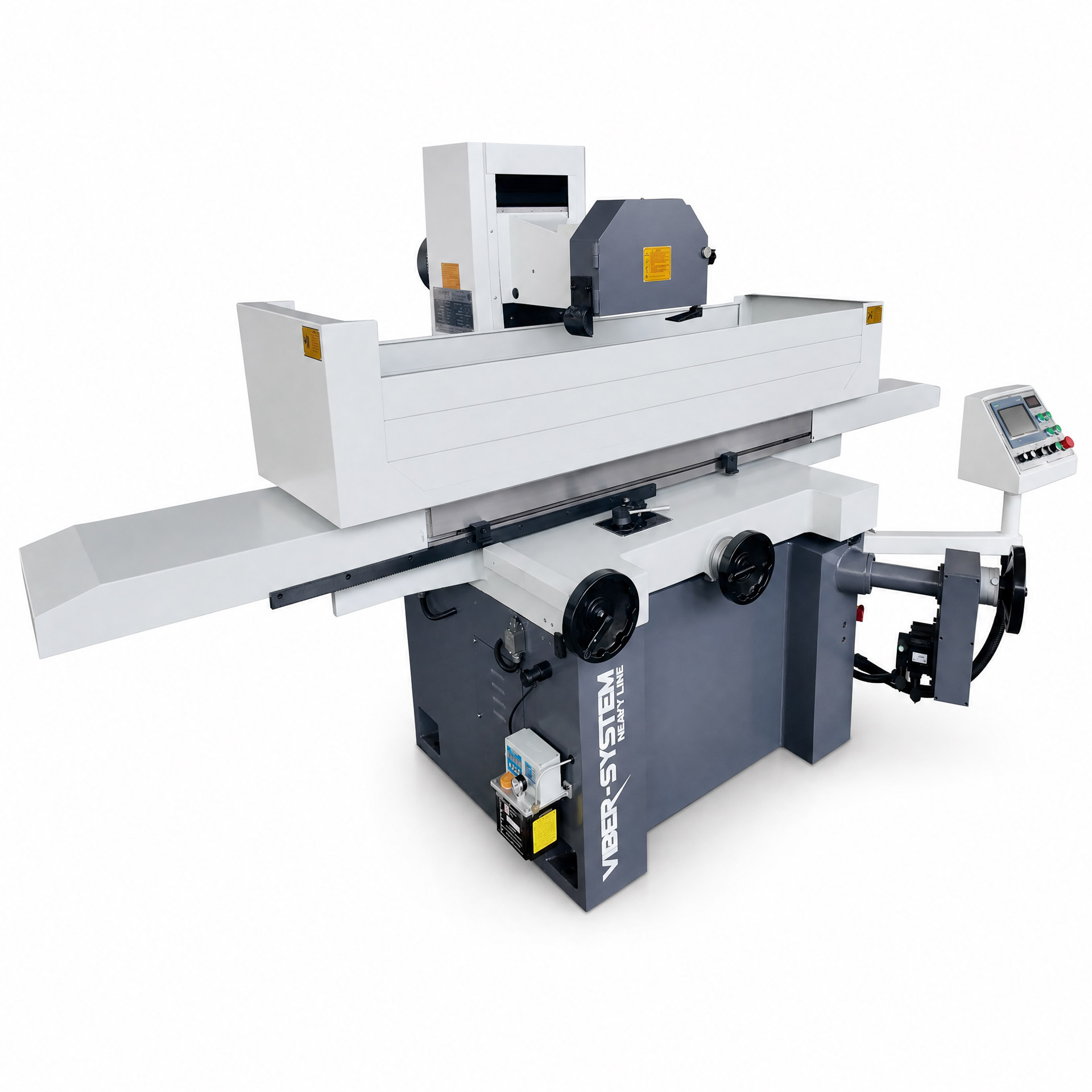

Automatyczna szlifierka magnetyczna do płaszczyzn SMP40100AHD 406 × 1020 mm
SMP40100AHD to automatyczna szlifierka magnetyczna do płaszczyzn przeznaczona do precyzyjnej obróbki metalu. Stół roboczy o wymiarach 406 × 1020 mm zapewnia przestrzeń do szlifowania części maszyn, elementów form, płyt, baz, prowadnic i detali narzędziowych.
Sterowanie PLC, serwonapęd osi pionowej i hydrauliczny przesuw stołu umożliwiają realizację automatycznego cyklu szlifowania. Uchwyt magnetyczny o wymiarach 400 × 1000 mm służy do stabilnego mocowania obrabianych elementów.
Model jest przeznaczony do narzędziowni, zakładów produkcyjnych i warsztatów utrzymania ruchu, w których istotna jest dokładna, powtarzalna obróbka powierzchni płaskich.
Najważniejsze zalety
- Sterowanie PLC – umożliwia realizację automatycznego cyklu szlifowania.
- Serwonapęd osi pionowej – pozwala precyzyjnie ustawiać dosuw ściernicy.
- Hydrauliczny przesuw wzdłużny stołu – zapewnia płynny i powtarzalny ruch podczas obróbki.
- Regulowana prędkość stołu – pozwala dostosować tempo pracy do zadania.

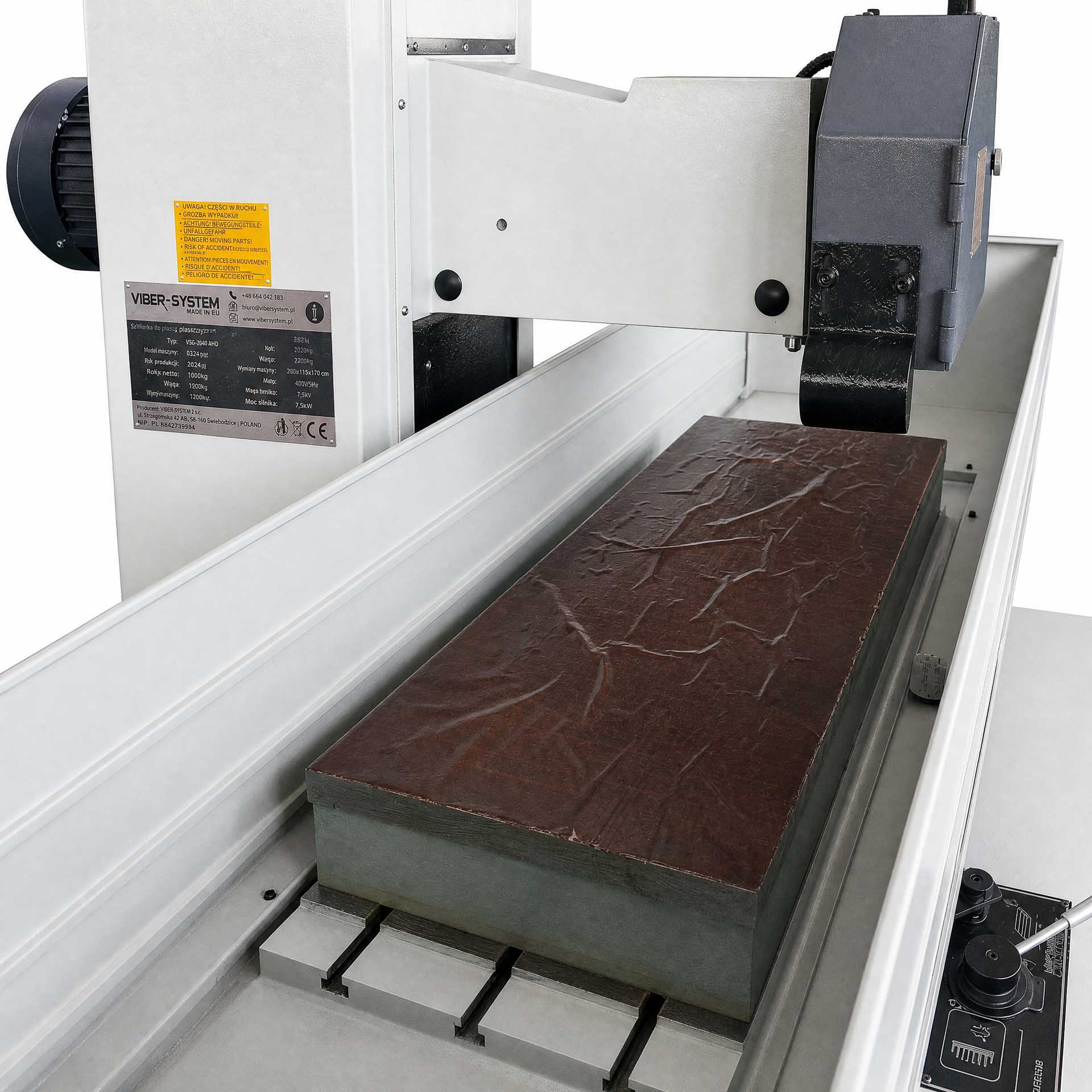

- Uchwyt magnetyczny – umożliwia stabilne mocowanie detali.
- Stalowa prowadnica kolumny – poprawia sztywność konstrukcji.
- Układ chłodziwa w zestawie – ogranicza nagrzewanie detalu i ściernicy oraz pomaga wypłukiwać drobiny materiału.
Sterowanie PLC i automatyczne posuwy
Sterownik PLC umożliwia automatyczne szlifowanie, a serwonapęd osi pionowej odpowiada za precyzyjne ustawienie dosuwu ściernicy. Panel operatorski wyposażono w ekran dotykowy.
Automatyczny posuw pionowy oferuje sześć wartości dosuwu na skok. Operator może dobierać ustawienia do materiału i oczekiwanej jakości wykończenia. Dostępne są również automatyczny posuw poprzeczny oraz szybkie posuwy w obu osiach.
Przestrzeń robocza do długich i cięższych detali

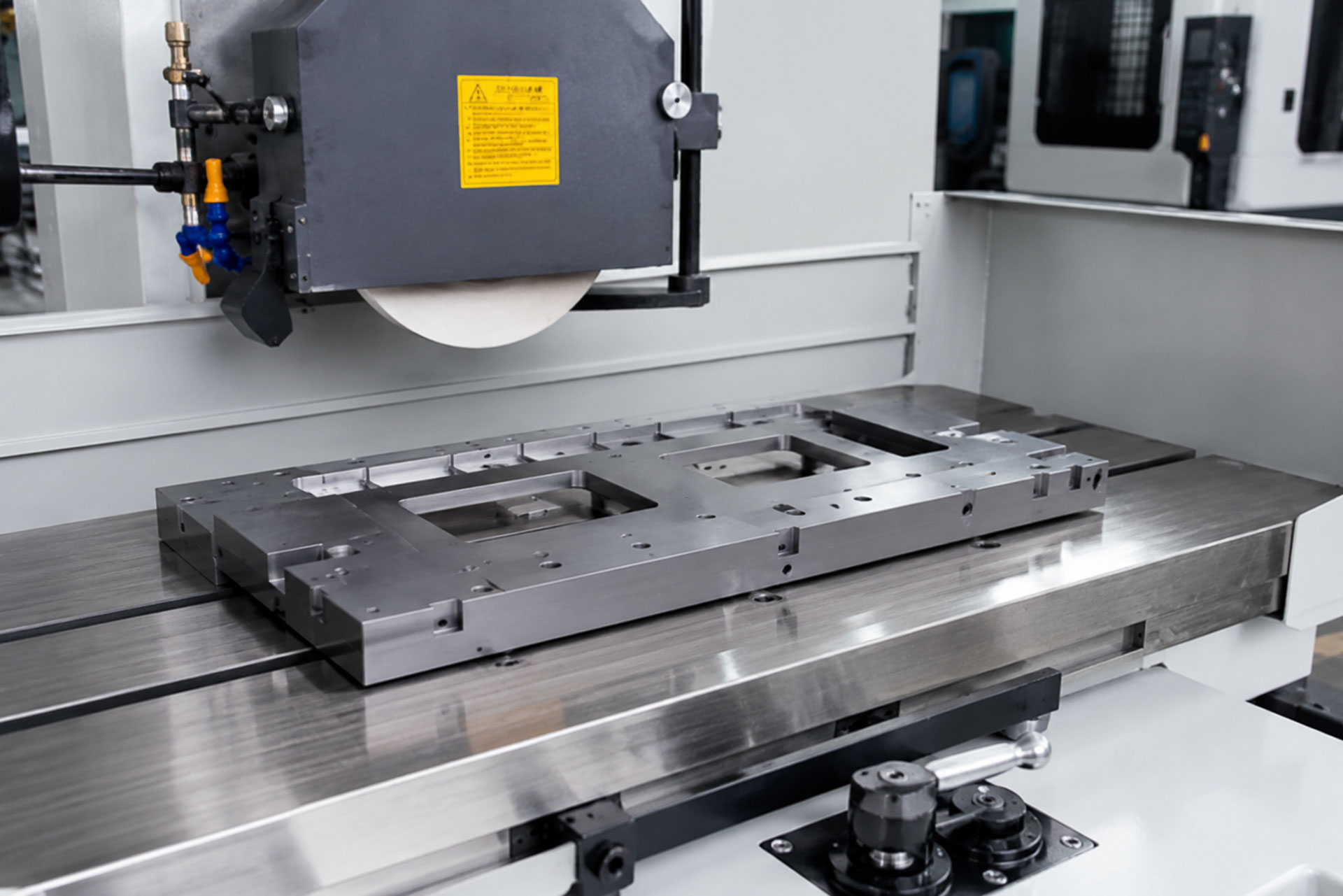

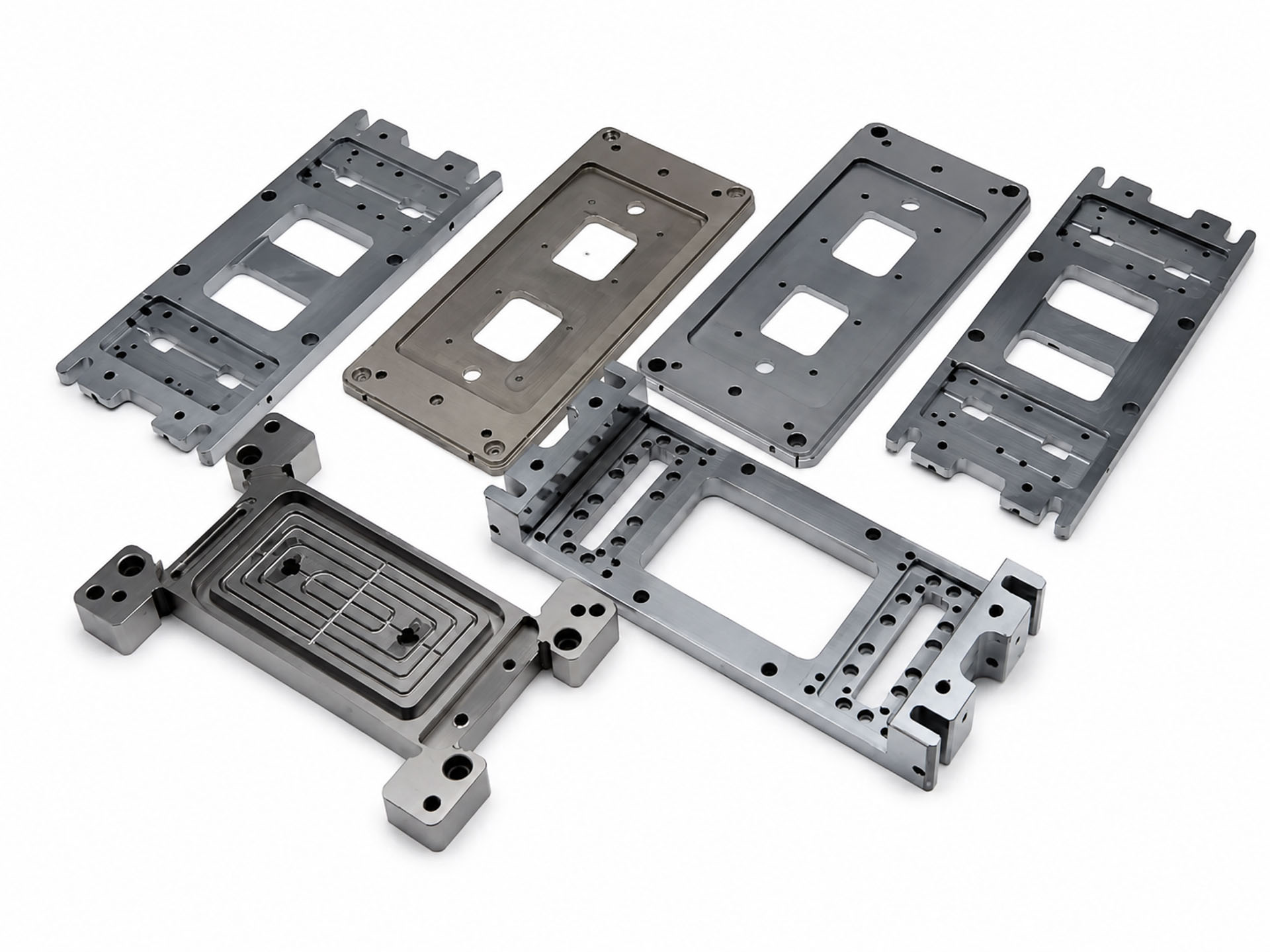

Stół roboczy i uchwyt magnetyczny pozwalają na stabilne mocowanie płyt, prowadnic, baz, elementów konstrukcyjnych oraz części form. Przestrzeń robocza jest przeznaczona do obróbki dłuższych i cięższych elementów.
Hydrauliczny przesuw wzdłużny zapewnia płynny ruch stołu podczas szlifowania. Regulacja prędkości pozwala dopasować tempo obróbki do konkretnego zadania.
Sztywna kolumna i głowica szlifierska
Kolumna wykorzystuje stalową prowadnicę poprawiającą sztywność konstrukcji. Stabilna budowa i prowadzenie stołu wspierają dokładność szlifowania oraz jakość wykończenia detalu.
Głowica szlifierska ma precyzyjny zespół wrzeciona na łożyskach tocznych. Napęd współpracuje ze ściernicą do szlifowania płaszczyzn, dołączoną do standardowego wyposażenia maszyny.
Układ chłodziwa

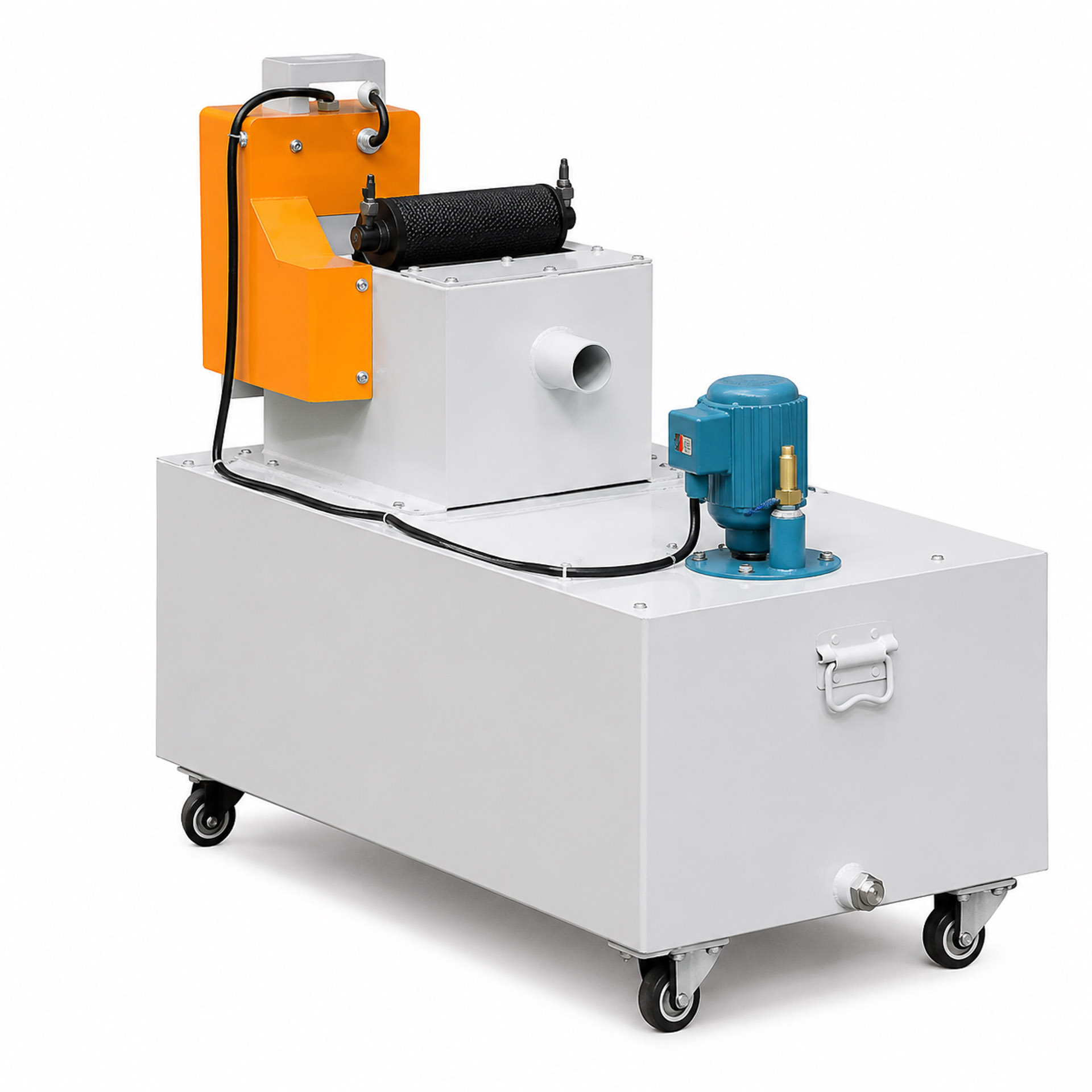

Dołączony układ chłodziwa obejmuje zbiornik i pompę podającą ciecz do strefy szlifowania. Chłodziwo ogranicza nagrzewanie obrabianego detalu i ściernicy.
Podawanie cieczy pomaga wypłukiwać drobiny materiału oraz wspiera stabilność procesu i jakość wykończenia powierzchni.
Zewnętrzna stacja hydrauliczna

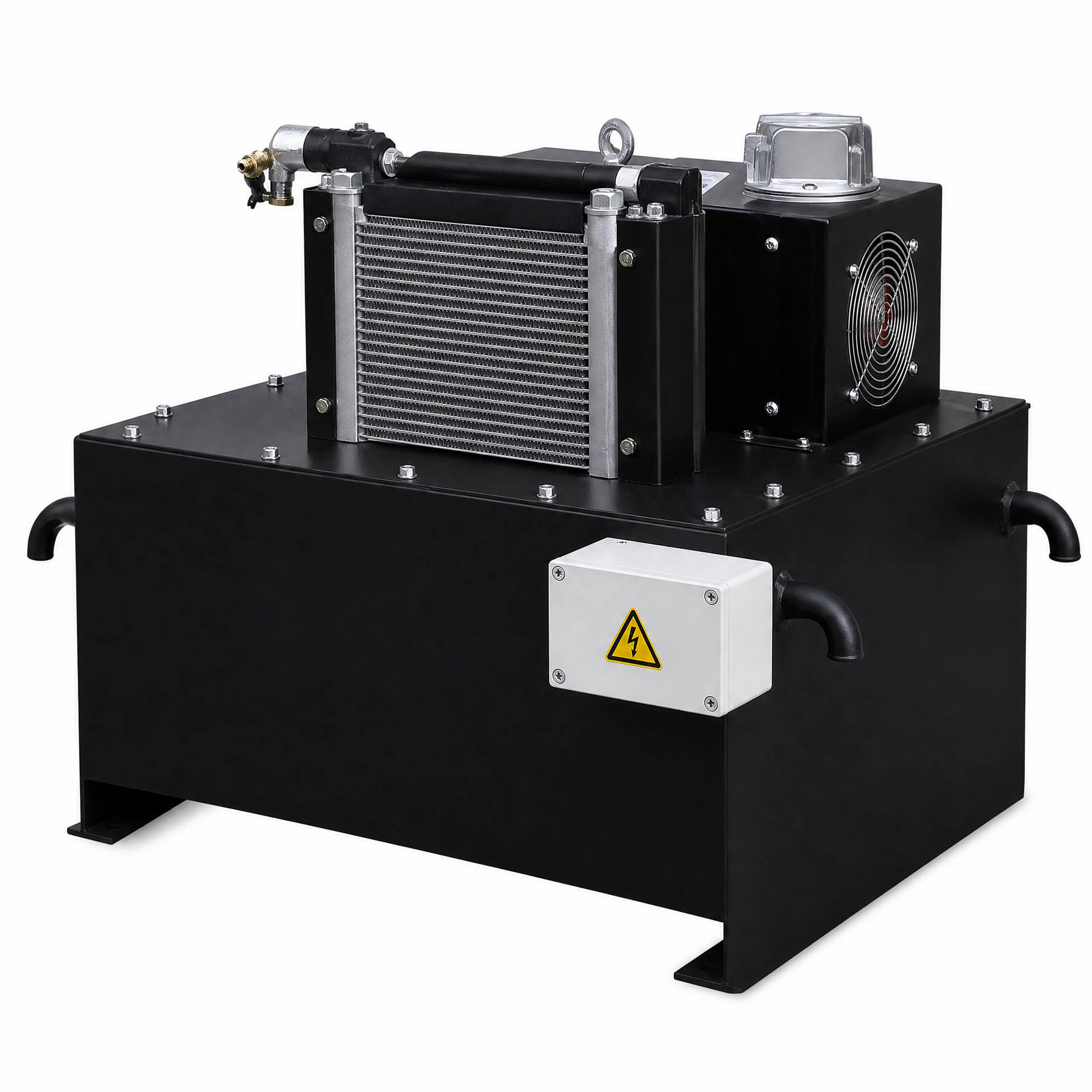

Stacja hydrauliczna zasila układ przesuwu stołu roboczego, umożliwiając płynną i powtarzalną pracę w cyklu automatycznym.
Zespół obejmuje zbiornik oleju hydraulicznego, pompę oraz przewody i przyłącza. Zewnętrzna konstrukcja ułatwia obsługę, kontrolę poziomu oleju i czynności serwisowe.
Zastosowanie
SMP40100AHD jest przeznaczona do obróbki metalu w narzędziowniach, zakładach produkcyjnych i warsztatach utrzymania ruchu. Zastosowania obejmują:
- szlifowanie powierzchni płaskich,

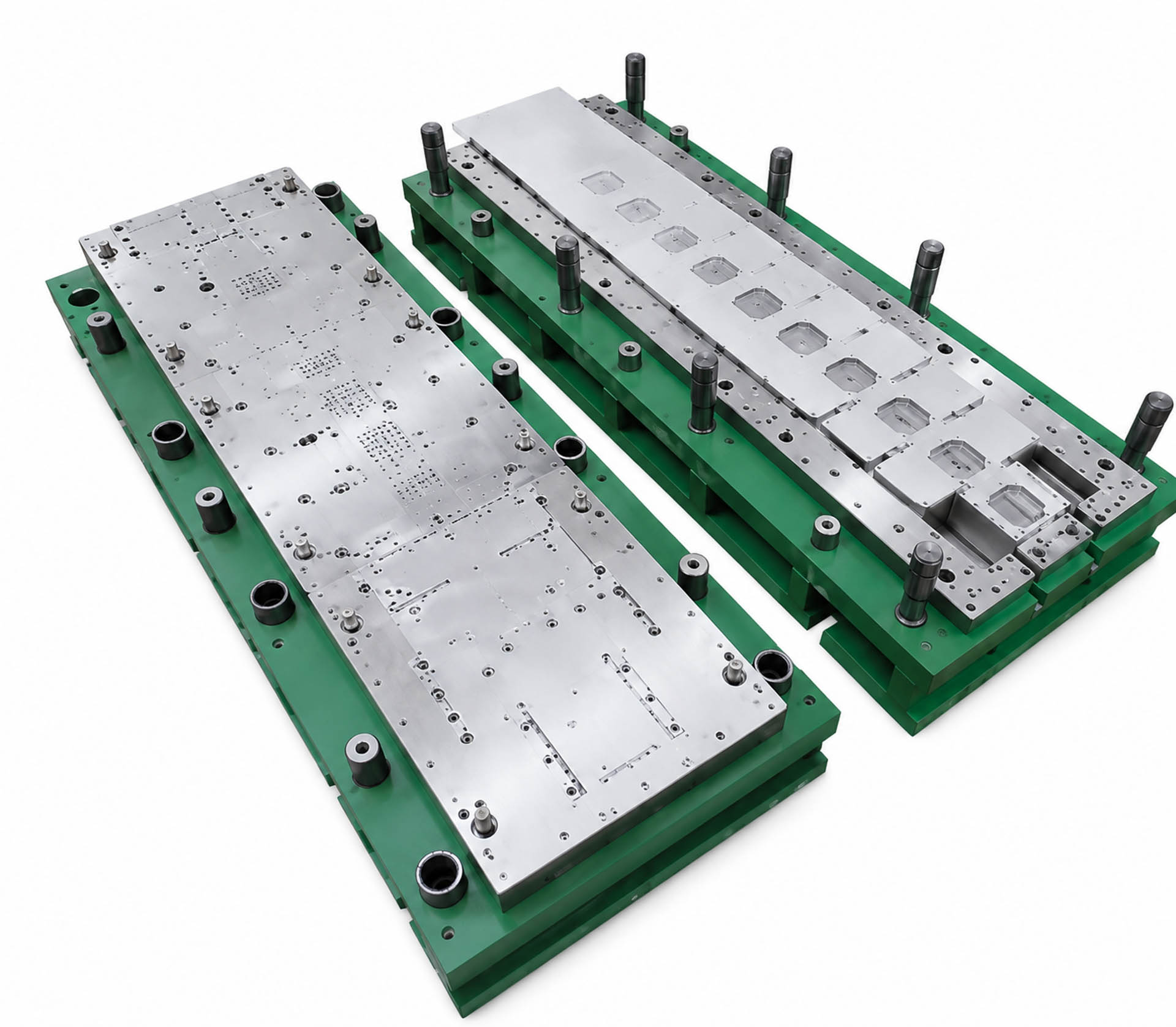

- obróbkę elementów form,

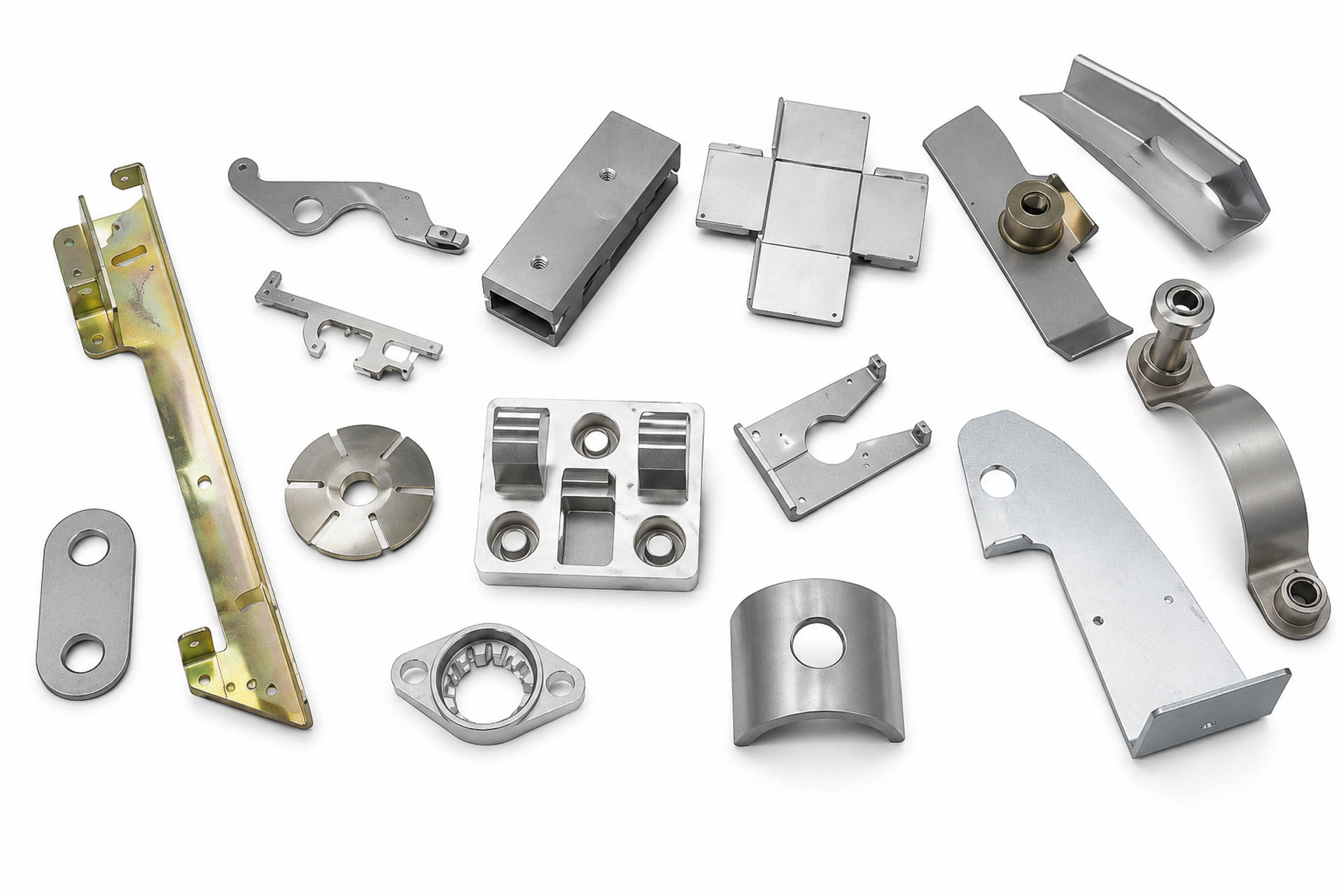

- szlifowanie części maszyn i elementów konstrukcyjnych,
- obróbkę detali narzędziowych,
- wykańczanie płyt, baz, listew i prowadnic,
- obróbkę elementów motoryzacyjnych,
- produkcję małoseryjną i seryjną,
- prace produkcyjne, narzędziowe i remontowe,
- prace wymagające powtarzalności i automatycznego cyklu szlifowania.
Dane techniczne
| Model | SMP40100AHD |
|---|---|
| Typ maszyny | Automatyczna szlifierka magnetyczna do płaszczyzn |
| Sterowanie | PLC |
| Panel operatorski | Ekran dotykowy |
| Wymiary stołu roboczego | 406 × 1020 mm |
| Wymiary uchwytu magnetycznego | 400 × 1000 mm |
| Maksymalne obciążenie stołu z uchwytem magnetycznym | 600 kg |
| Odległość osi wrzeciona od stołu | 580 mm |
| Wymiary ściernicy | 350 × 40 × 127 mm |
| Prędkość wrzeciona | 1450 obr./min |
| Prędkość stołu roboczego | 7–23 m/min |
| Automatyczny posuw pionowy | 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm/skok |
| Szybki posuw pionowy | 460 mm/min |
| Posuw poprzeczny na działkę pokrętła | 0,02 mm |
| Automatyczny posuw poprzeczny | 0,1–8 mm/min |
| Szybki posuw poprzeczny | 990 mm/min |
| Moc silnika wrzeciona | 5,5 kW |
| Moc silnika hydraulicznego | 2,2 kW |
| Moc silnika chłodziwa | 0,125 kW |
| Moc serwomotoru osi pionowej | 0,5 kW |
| Moc silnika posuwu poprzecznego | 0,04 kW |
| Moc całkowita maszyny | 9 kW |
| Chropowatość powierzchni | Do Ra 0,63 µm |
| Waga maszyny | 4000 kg |
Wyposażenie standardowe
- Układ chłodziwa ze zbiornikiem i pompą.
- Zewnętrzna stacja hydrauliczna ze zbiornikiem oleju i pompą.
- Przewody i przyłącza hydrauliczne.
- Układ smarowania.
- Lampa robocza.
- Kliny poziomujące.
- Śruby fundamentowe.
- Kołnierz ściernicy.
- Trzpień do wyważania ściernicy.
- Ściągacz ściernicy.
- Stojak do obciągania ściernicy.
- Narzędzia i skrzynka narzędziowa.
- Uchwyt magnetyczny.
- Standardowa ściernica.
- Sterownik PLC.
- Ekran dotykowy.
- Instrukcja obsługi.
Ważne informacje
Ważne: maksymalne obciążenie stołu z uchwytem magnetycznym wynosi 600 kg.
Najczęściej zadawane pytania
Czy SMP40100AHD umożliwia automatyczne szlifowanie?
Tak. Sterowanie PLC, serwonapęd osi pionowej i automatyczne posuwy umożliwiają realizację automatycznego cyklu szlifowania.
Czy układ chłodziwa i stacja hydrauliczna znajdują się w zestawie?
Tak. Standardowe wyposażenie obejmuje układ chłodziwa ze zbiornikiem i pompą oraz zewnętrzną stację hydrauliczną.
Czy standardowa ściernica jest dołączona do maszyny?
Tak. Standardowa ściernica znajduje się w zestawie wraz z akcesoriami do jej obsługi.
