Opis

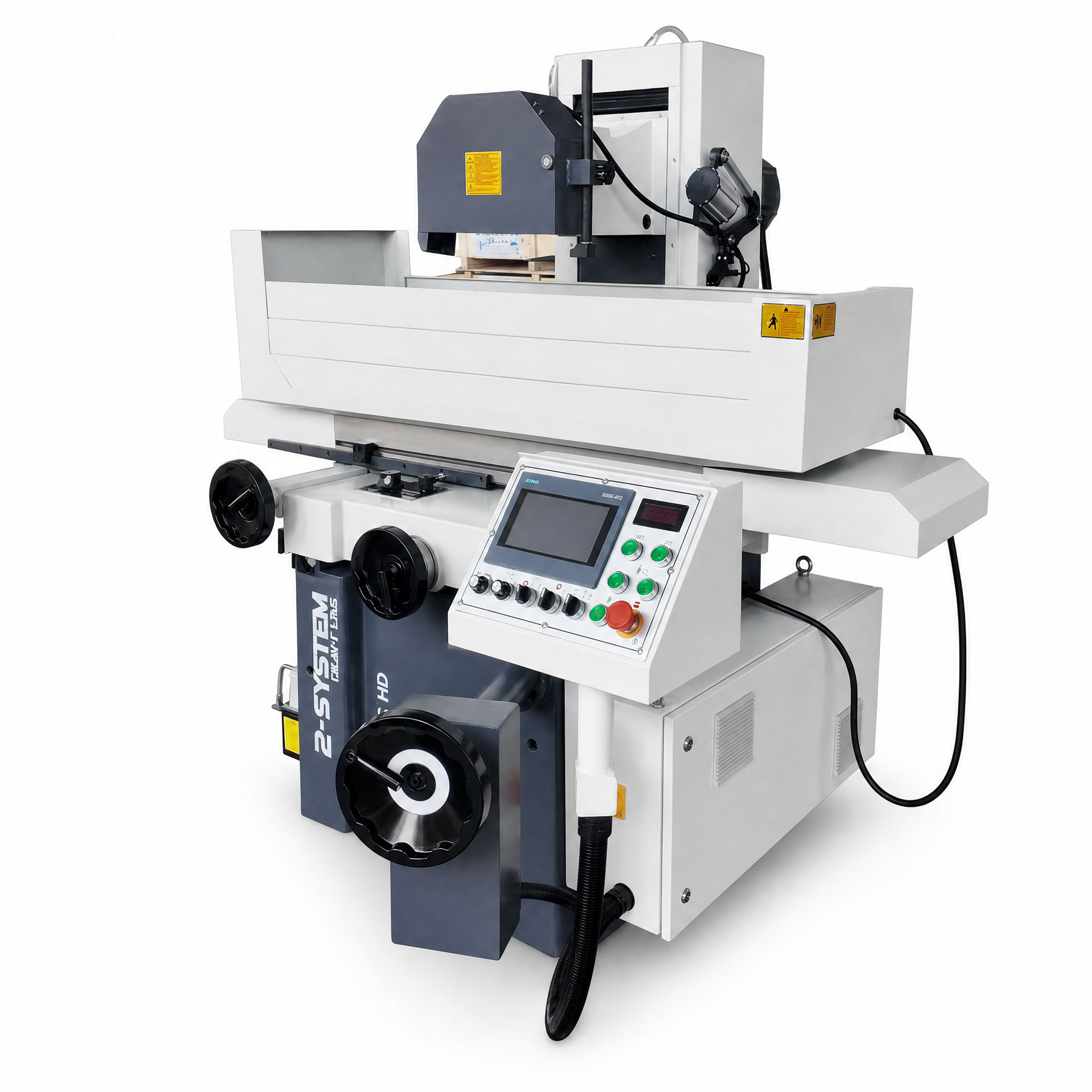

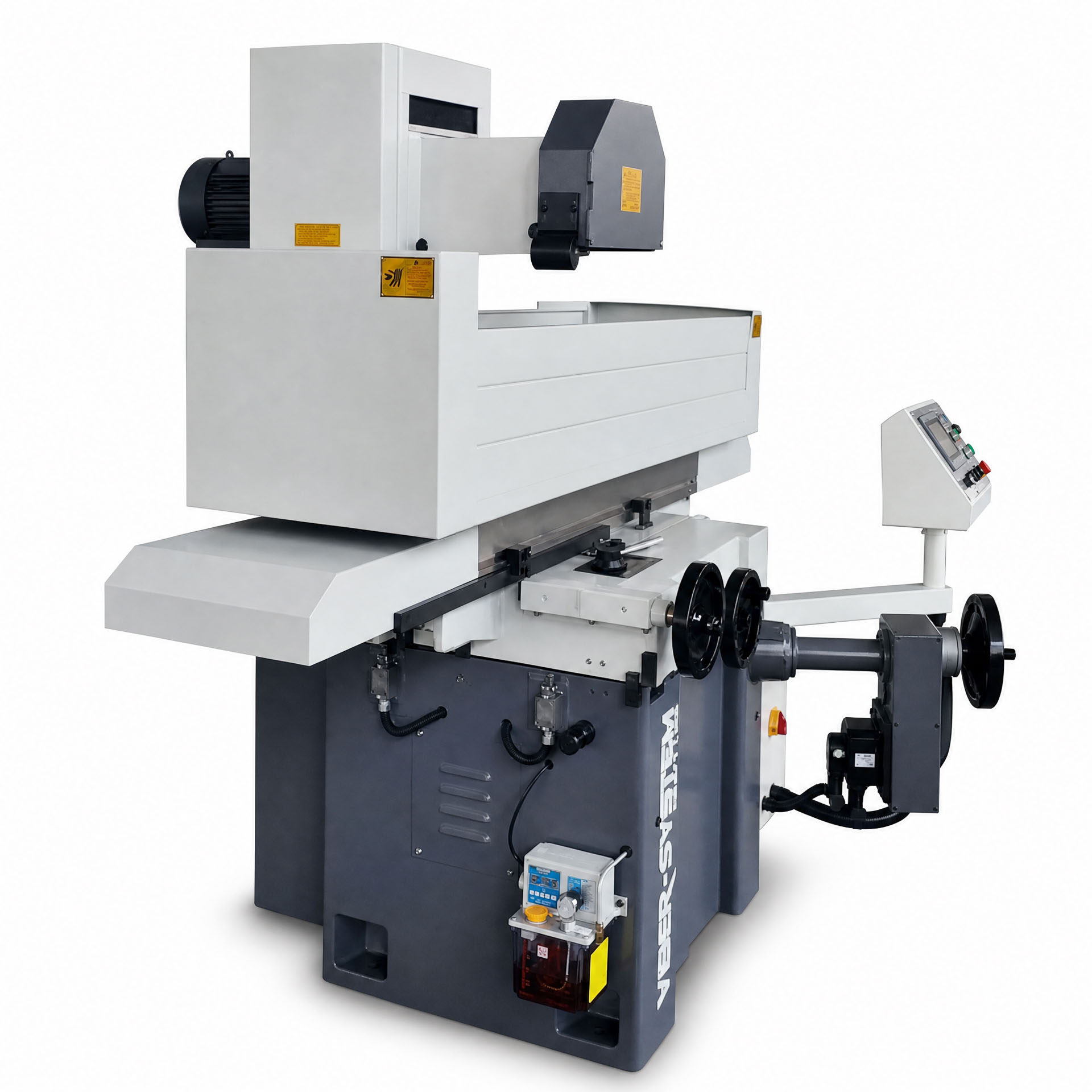

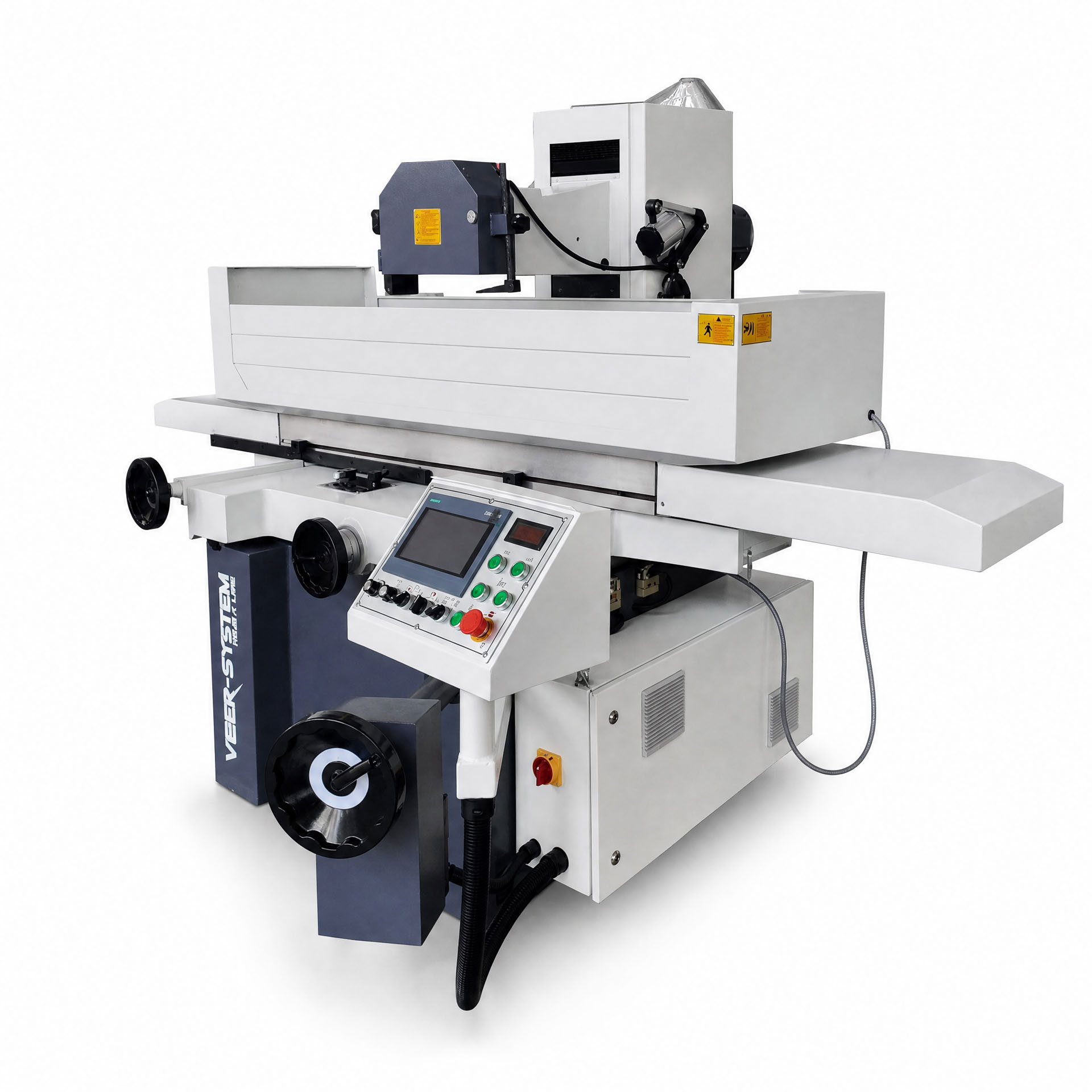

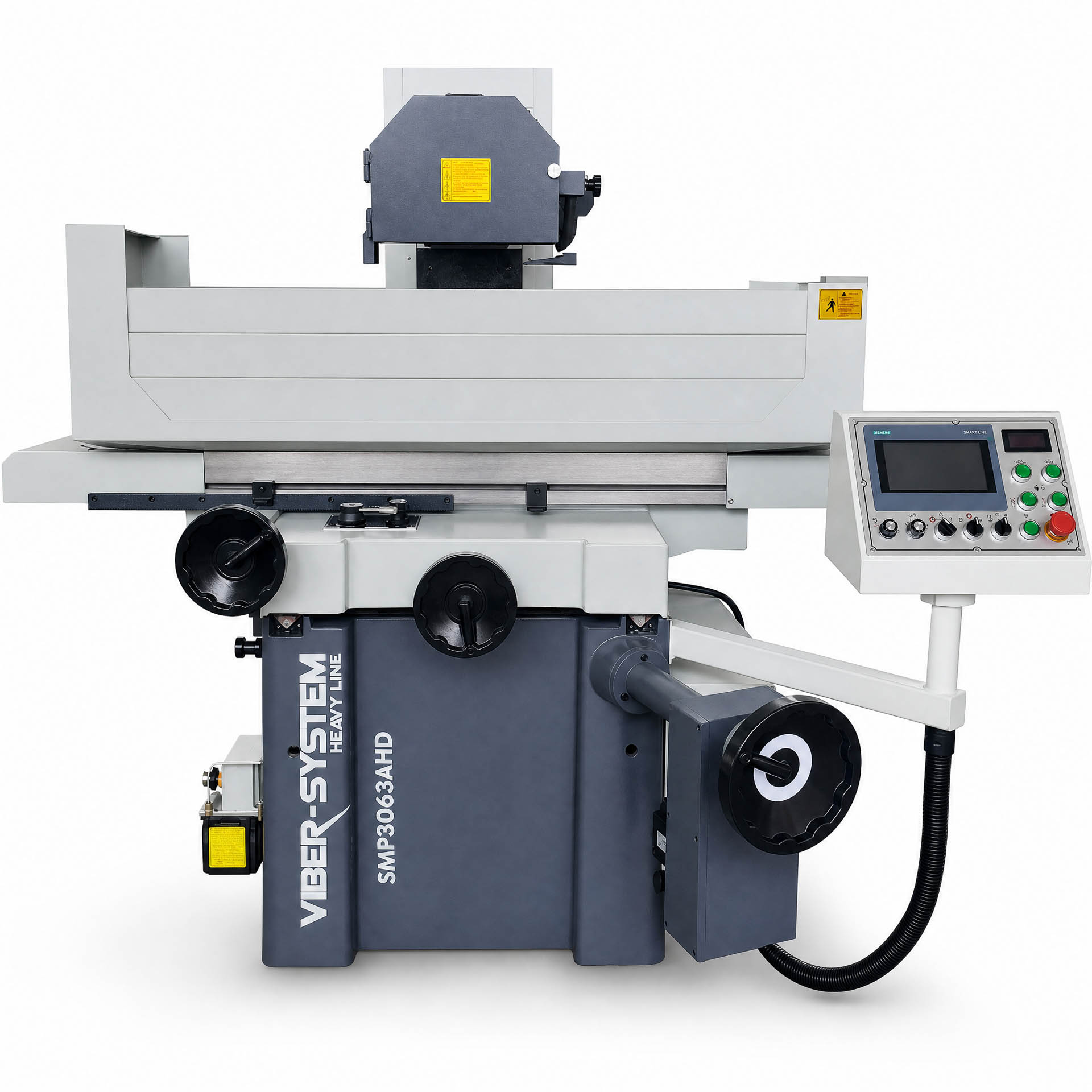

SMP3063AHD to automatyczna szlifierka magnetyczna do płaszczyzn o stole roboczym 635 × 305 mm, przeznaczona do precyzyjnego szlifowania powierzchni płaskich, części maszyn, elementów form, płyt, baz i detali narzędziowych. Maszyna posiada sterowanie PLC, serwonapęd osi pionowej, hydrauliczny przesuw stołu oraz uchwyt magnetyczny 300 × 600 mm, co zapewnia powtarzalną i dokładną obróbkę w cyklu automatycznym.
Automatyczna szlifierka magnetyczna do płaszczyzn SMP3063AHD 635 × 305 mm
SMP3063AHD to automatyczna szlifierka magnetyczna do płaszczyzn, przeznaczona do precyzyjnego szlifowania powierzchni płaskich w metalu. Maszyna została wyposażona w stół roboczy 635 × 305 mm, uchwyt magnetyczny 300 × 600 mm, sterowanie PLC, serwonapęd osi pionowej oraz hydrauliczny przesuw wzdłużny stołu.
Model sprawdzi się w narzędziowniach, zakładach produkcyjnych, warsztatach utrzymania ruchu oraz firmach zajmujących się obróbką części maszyn, elementów form, płyt, baz, listew, prowadnic i detali wymagających równej oraz powtarzalnej powierzchni.
Najważniejsze cechy
- Automatyczne szlifowanie dzięki sterowaniu PLC.
- Stół roboczy 635 × 305 mm.
- Uchwyt magnetyczny 300 × 600 mm.
- Maksymalne obciążenie stołu z uchwytem magnetycznym: 270 kg.
- Serwonapęd osi pionowej odpowiedzialny za precyzyjny automatyczny dosuw.
- Hydrauliczny przesuw wzdłużny stołu.
- Automatyczny posuw pionowy i poprzeczny.
- Prędkość stołu roboczego 7–23 m/min.
- Ściernica o wymiarze 350 × 40 × 127 mm.
- Prędkość wrzeciona 1450 obr./min.
- Moc silnika wrzeciona 5,5 kW.
- Moc całkowita maszyny 9 kW.
- Chropowatość powierzchni do Ra 0,63 µm.
Automatyczna praca i precyzyjne sterowanie
Szlifierka SMP3063AHD została zaprojektowana z myślą o powtarzalnej, dokładnej obróbce powierzchni płaskich. Sterowanie PLC umożliwia realizację automatycznego cyklu szlifowania, a serwonapęd osi pionowej pozwala na precyzyjne ustawienie dosuwu ściernicy.
Zakres automatycznego posuwu pionowego obejmuje wartości 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm/skok. Dzięki temu operator może dopasować parametry pracy do rodzaju materiału, wymaganej dokładności oraz oczekiwanej jakości wykończenia powierzchni.
Hydrauliczny przesuw stołu i stabilna praca
Maszyna posiada hydrauliczny układ przesuwu wzdłużnego stołu, który zapewnia płynną i powtarzalną pracę podczas szlifowania. Prędkość stołu roboczego wynosi 7–23 m/min, co umożliwia dostosowanie tempa obróbki do konkretnego zadania.
Stabilna konstrukcja, precyzyjna głowica szlifierska oraz odpowiednio prowadzony stół roboczy wspierają dokładność szlifowania i wysoką jakość wykończenia detalu.
Większa przestrzeń robocza do wymagających detali
Model SMP3063AHD oferuje większą przestrzeń roboczą niż kompaktowe szlifierki tej serii. Stół roboczy 635 × 305 mm oraz uchwyt magnetyczny 300 × 600 mm pozwalają na stabilne mocowanie elementów konstrukcyjnych, płyt, prowadnic, baz oraz części form.
Osprzęt zewnętrzny w zestawie
Wraz ze szlifierką SMP3063AHD dostarczany jest osprzęt zewnętrzny wspomagający pracę automatyczną, chłodzenie i układ hydrauliczny. W skład zestawu wchodzi układ chłodziwa oraz zewnętrzna stacja hydrauliczna odpowiedzialna za pracę przesuwu stołu.

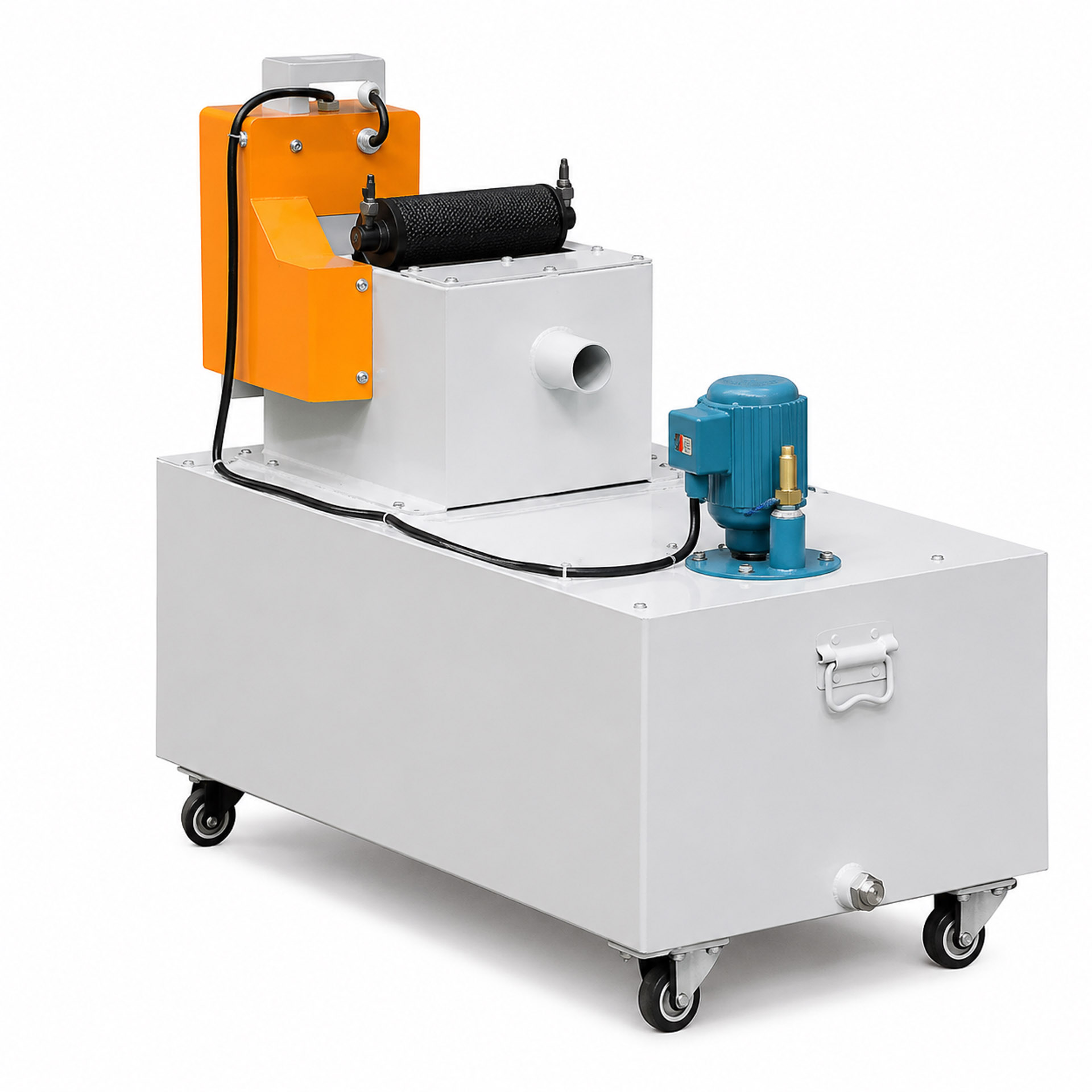

Układ chłodziwa
Układ chłodziwa odpowiada za podawanie cieczy chłodzącej do strefy szlifowania. Chłodziwo ogranicza nagrzewanie obrabianego detalu i ściernicy, pomaga wypłukiwać drobiny materiału oraz poprawia jakość obróbki powierzchni.
- Zbiornik chłodziwa.
- Pompa chłodziwa.
- Podawanie cieczy chłodzącej do strefy szlifowania.
- Wsparcie stabilności procesu i jakości wykończenia powierzchni.

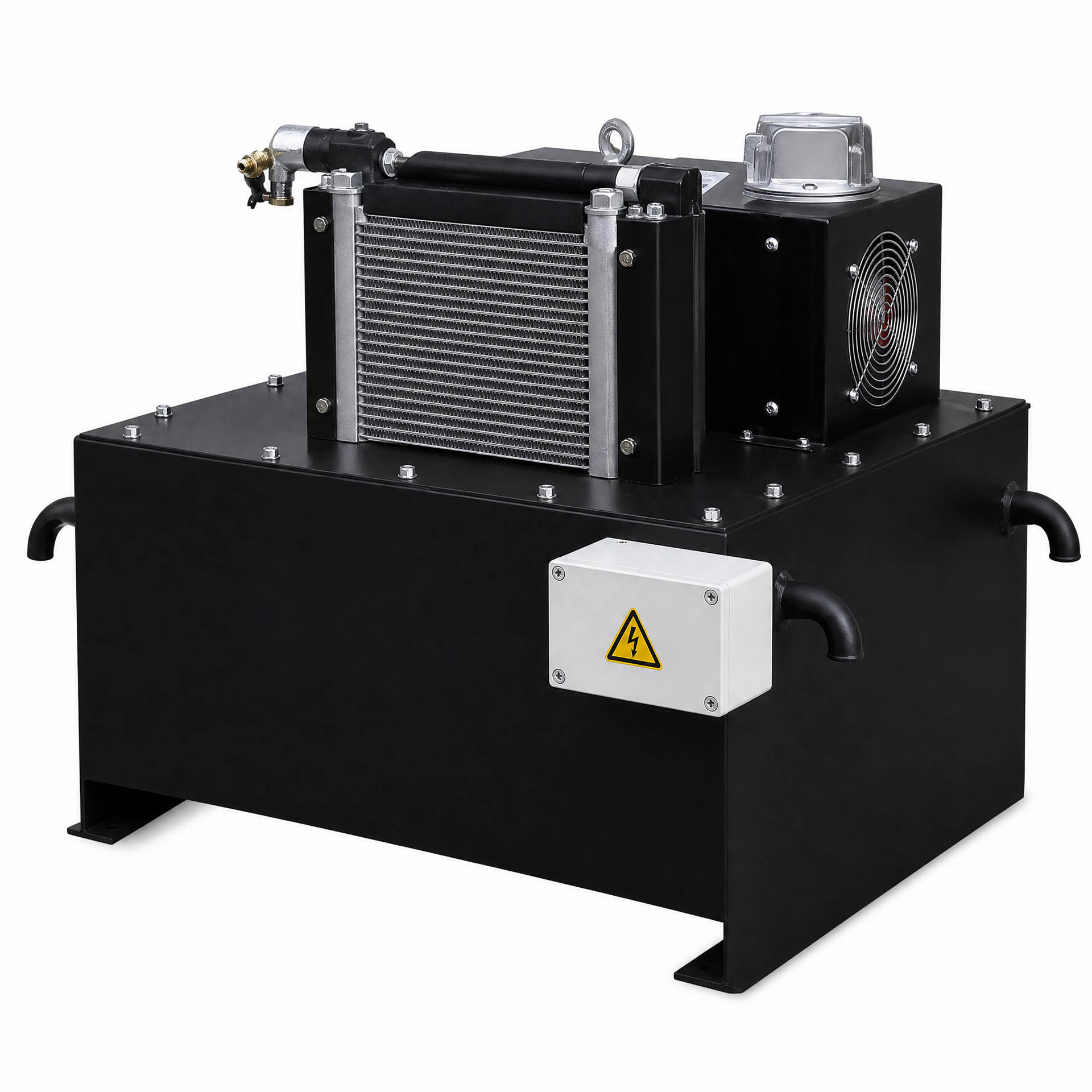

Zewnętrzna stacja hydrauliczna
Stacja hydrauliczna odpowiada za zasilanie hydraulicznego przesuwu stołu roboczego. Dzięki niej maszyna może pracować płynnie i powtarzalnie w cyklu automatycznym. Zewnętrzna konstrukcja ułatwia obsługę, kontrolę poziomu oleju oraz czynności serwisowe.
- Zbiornik oleju hydraulicznego.
- Pompa hydrauliczna.
- Przewody i przyłącza hydrauliczne.
- Zasilanie hydraulicznego przesuwu stołu roboczego.
- Stabilna praca maszyny w cyklu automatycznym.
Dane techniczne
- Model: SMP3063AHD
- Typ maszyny: automatyczna szlifierka magnetyczna do płaszczyzn
- Sterowanie: PLC
- Panel operatorski: ekran dotykowy
- Wymiar stołu roboczego: 635 × 305 mm
- Wymiar uchwytu magnetycznego: 300 × 600 mm
- Maksymalne obciążenie stołu z uchwytem magnetycznym: 270 kg
- Odległość osi wrzeciona od stołu: 580 mm
- Wymiar ściernicy: 350 × 40 × 127 mm
- Prędkość wrzeciona: 1450 obr./min
- Prędkość stołu roboczego: 7–23 m/min
- Automatyczny posuw pionowy: 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm/skok
- Szybki posuw pionowy: 460 mm/min
- Posuw poprzeczny na działkę pokrętła: 0,02 mm
- Automatyczny posuw poprzeczny: 0,1–8 mm/min
- Szybki posuw poprzeczny: 990 mm/min
- Moc silnika wrzeciona: 5,5 kW
- Moc silnika hydraulicznego: 2,2 kW
- Moc silnika chłodziwa: 0,125 kW
- Moc serwomotoru osi pionowej: 0,5 kW
- Moc silnika posuwu poprzecznego: 0,04 kW
- Moc całkowita: 9 kW
- Chropowatość powierzchni: Ra 0,63 µm
Wyposażenie standardowe
- Układ chłodziwa ze zbiornikiem i pompą.
- Zewnętrzna stacja hydrauliczna.
- Układ smarowania.
- Lampa robocza.
- Kliny poziomujące.
- Śruby fundamentowe.
- Kołnierz ściernicy.
- Trzpień do wyważania ściernicy.
- Ściągacz ściernicy.
- Stojak / przyrząd do obciągania ściernicy.
- Narzędzia i skrzynka narzędziowa.
- Uchwyt magnetyczny.
- Standardowa ściernica.
- Sterownik PLC.
- Ekran dotykowy.
- Instrukcja obsługi.
Zastosowanie
SMP3063AHD sprawdzi się przy:
- szlifowaniu powierzchni płaskich,

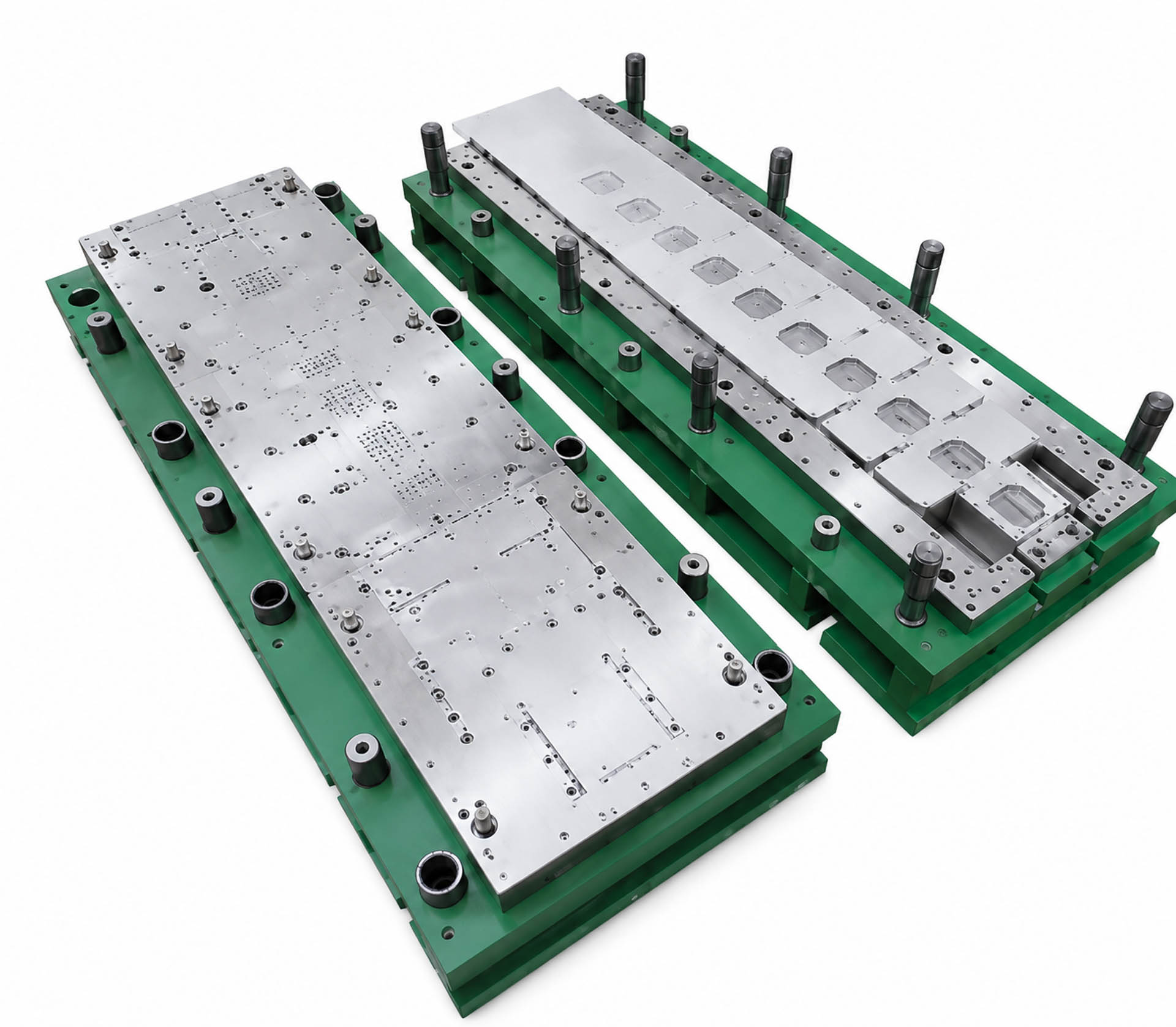

- obróbce elementów form,

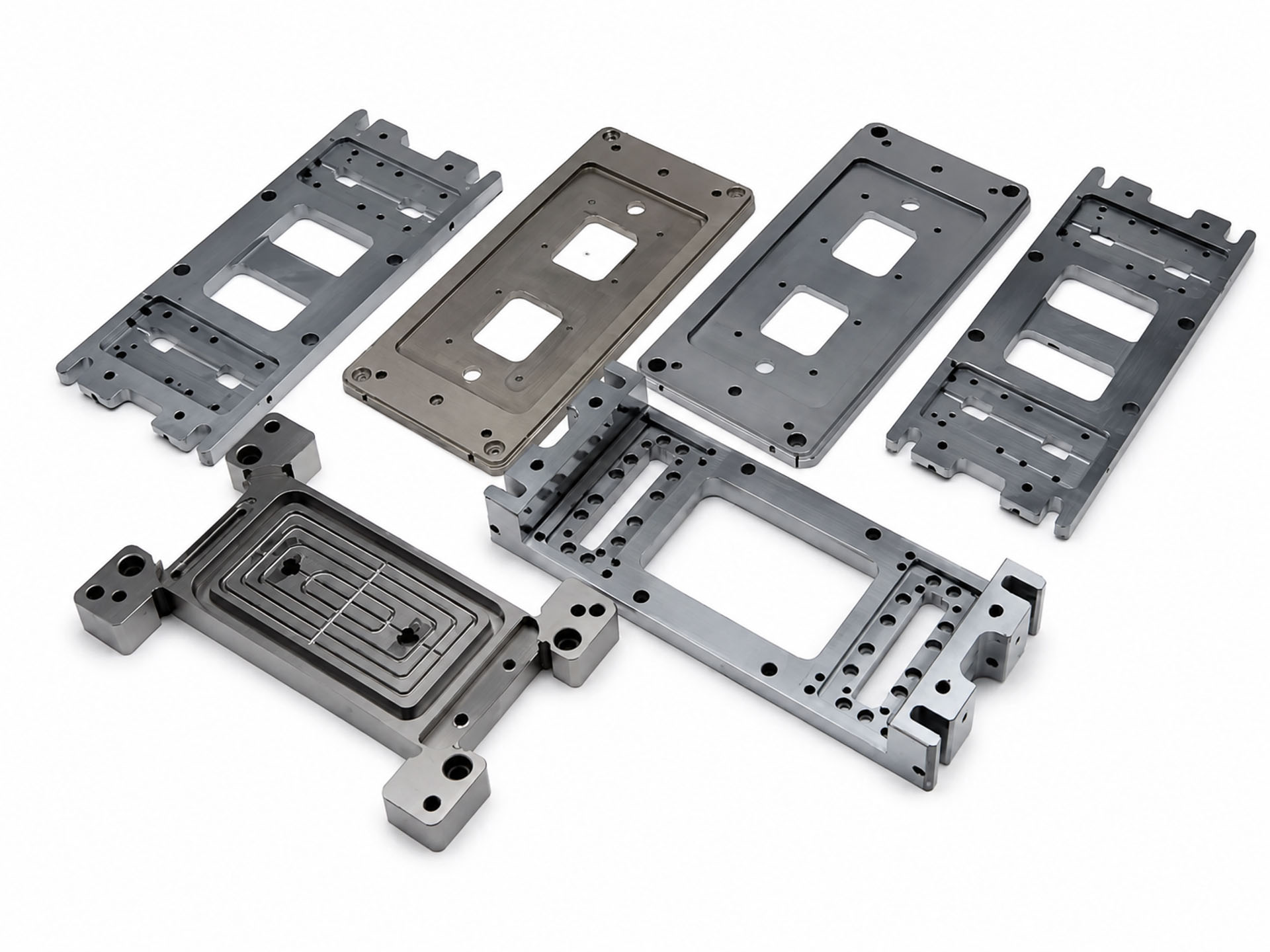

- szlifowaniu części maszyn,
- obróbce detali narzędziowych,
- wykańczaniu płyt, baz, listew i prowadnic,
- obróbce elementów motoryzacyjnych,
- produkcji małoseryjnej i seryjnej,
- pracach wymagających powtarzalności i automatycznego cyklu szlifowania.
Dlaczego warto wybrać SMP3063AHD?
SMP3063AHD łączy automatyczny cykl pracy, stabilne mocowanie detalu na uchwycie magnetycznym oraz większą przestrzeń roboczą dla detali o długości do klasy 600 mm. To rozwiązanie dla firm, które potrzebują powtarzalnej, dokładnej obróbki powierzchni płaskich i oczekują maszyny o większej wydajności niż kompaktowe modele warsztatowe.
