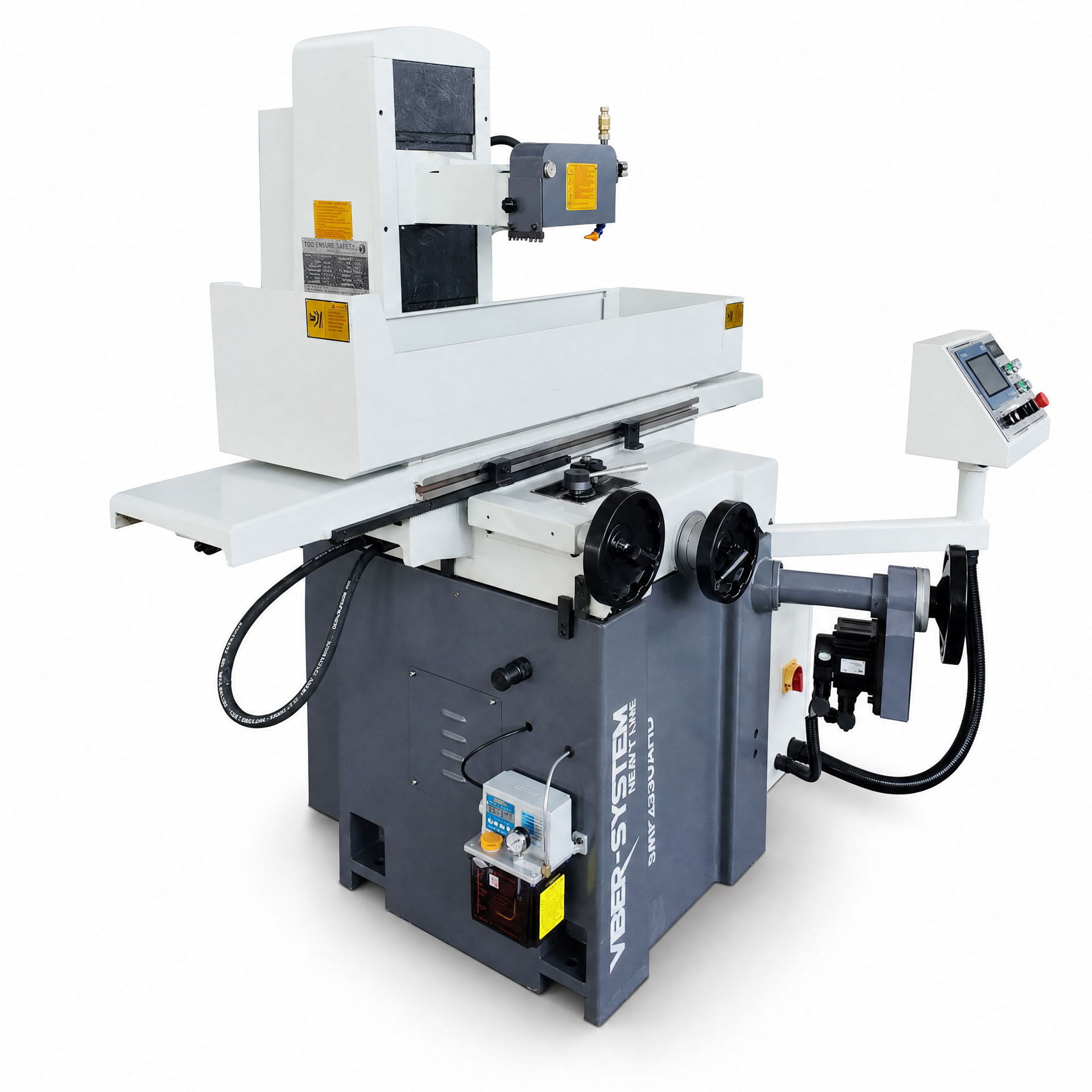

Automatyczna szlifierka magnetyczna do płaszczyzn SMP2550AHD 250 × 500 mm
SMP2550AHD to automatyczna szlifierka magnetyczna do płaszczyzn przeznaczona do precyzyjnego szlifowania metalu. Stół roboczy o wymiarach 250 × 500 mm umożliwia obróbkę elementów form, części maszyn oraz detali narzędziowych i produkcyjnych.
Sterowanie PLC, serwonapęd osi pionowej oraz hydrauliczny przesuw wzdłużny stołu pozwalają realizować automatyczny cykl szlifowania. Ułatwia to prowadzenie powtarzalnej obróbki w produkcji małoseryjnej i seryjnej.
Żeliwna konstrukcja i mocowanie na uchwycie magnetycznym wspierają stabilność pracy. Model znajduje zastosowanie w narzędziowniach, zakładach produkcyjnych oraz warsztatach utrzymania ruchu.
Najważniejsze zalety
- Sterowanie PLC – umożliwia realizację automatycznego cyklu szlifowania.
- Serwonapęd osi pionowej – pozwala precyzyjnie ustawiać dosuw ściernicy.
- Hydrauliczny przesuw wzdłużny stołu – zapewnia płynny i powtarzalny ruch podczas obróbki.
- Regulowana prędkość stołu – pozwala dostosować tempo pracy do zadania.
- Uchwyt magnetyczny – umożliwia stabilne mocowanie detalu.
- Sztywna konstrukcja żeliwna – wspiera stabilność maszyny i dokładność szlifowania.
- Separator magnetyczny chłodziwa – pomaga utrzymać czystszy obieg cieczy chłodzącej.
Sterowanie PLC i automatyczne posuwy

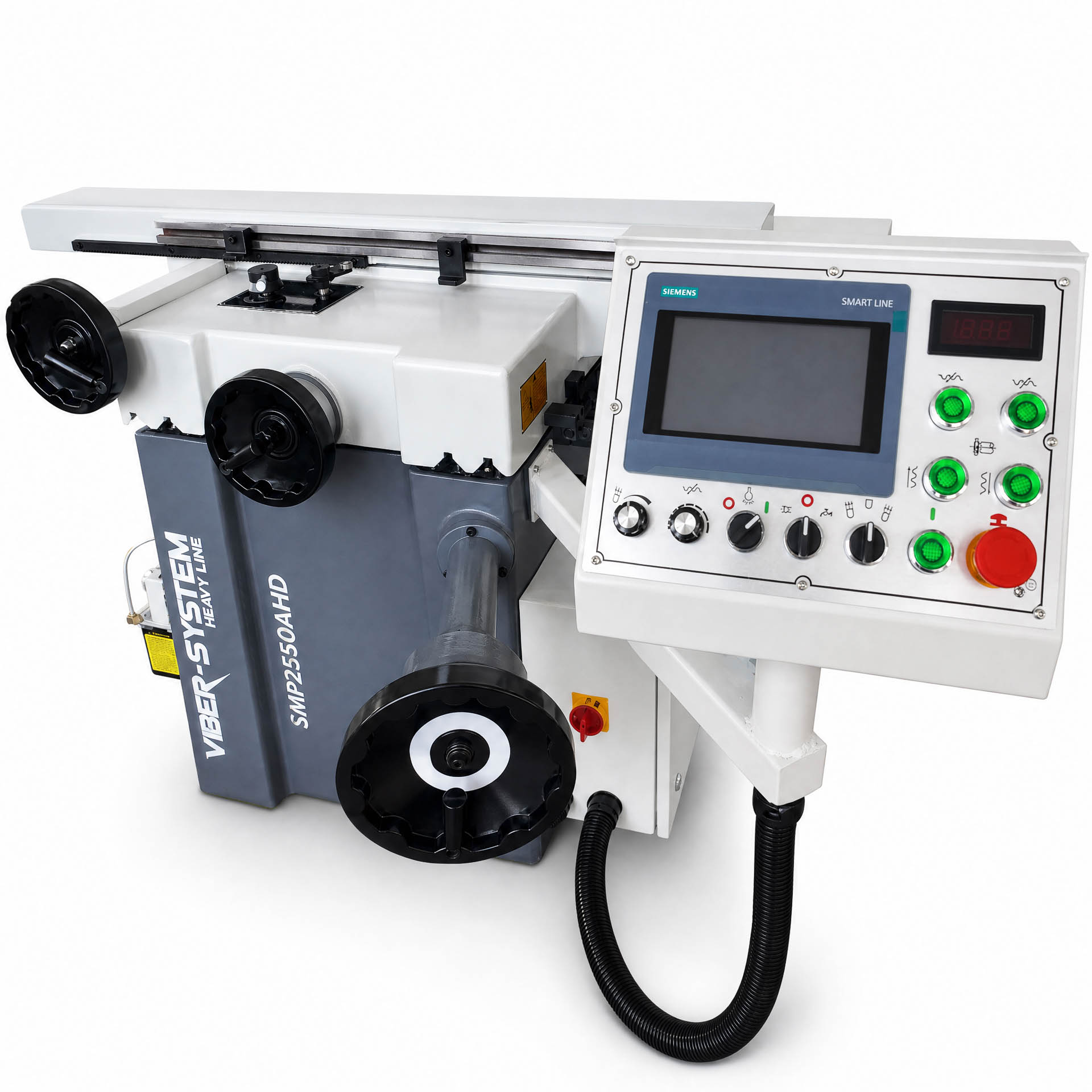

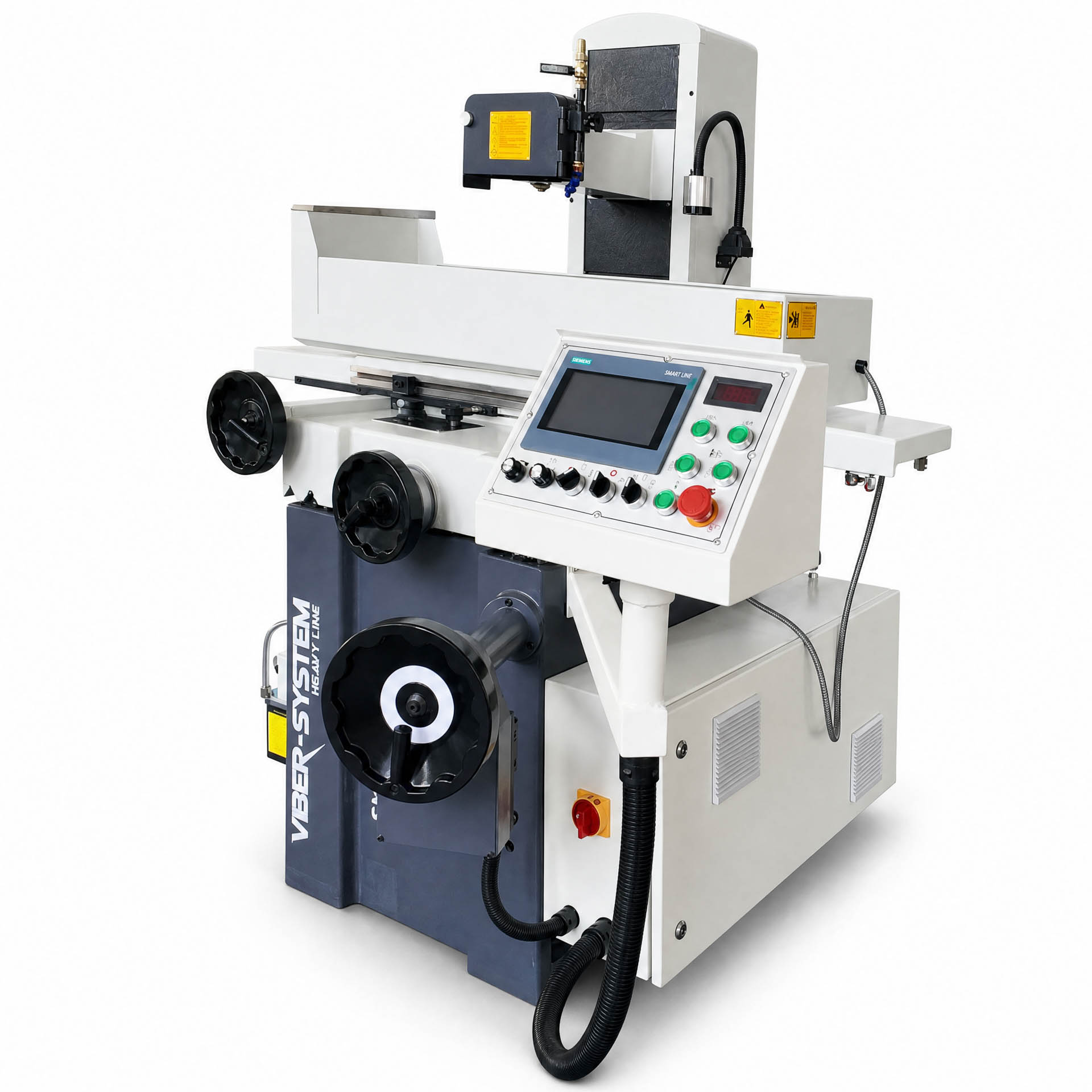

Wersja AHD została wyposażona w sterownik PLC, ekran dotykowy oraz serwonapęd osi pionowej. Układ umożliwia automatyczne szlifowanie i precyzyjne ustawienie dosuwu ściernicy.
Automatyczny posuw pionowy oferuje sześć wartości dosuwu na skok. Pozwala to dobierać ustawienia do materiału oraz oczekiwanej jakości wykończenia. Maszyna ma również automatyczny posuw poprzeczny i szybkie posuwy w obu osiach.
Stół roboczy i mocowanie magnetyczne

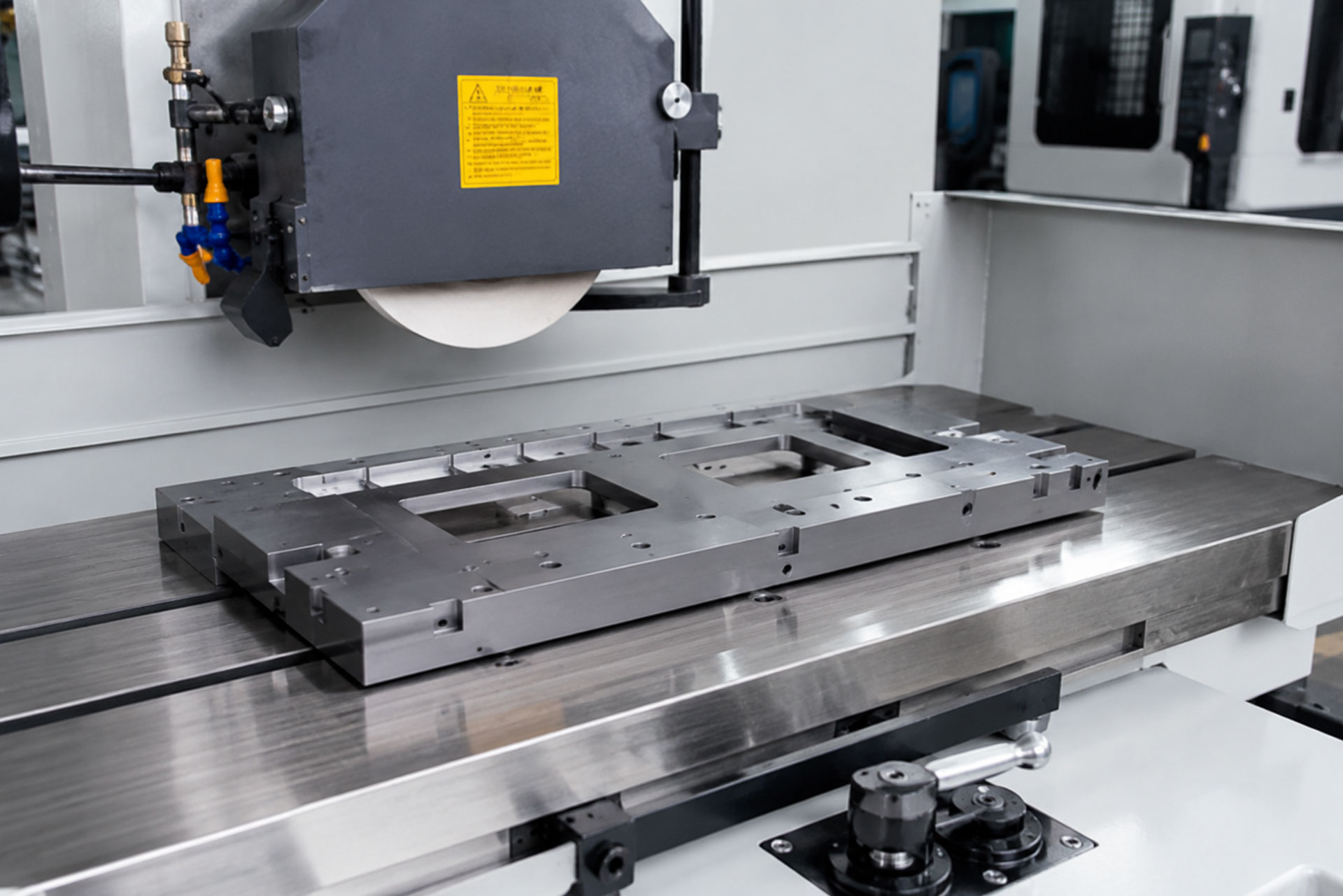

Uchwyt magnetyczny ma takie same wymiary jak stół roboczy i służy do stabilnego mocowania detali podczas szlifowania. Przestrzeń robocza pozwala obrabiać płyty, bazy, listwy, prowadnice oraz elementy form.
Hydrauliczny przesuw wzdłużny zapewnia płynny ruch stołu. Regulowana prędkość umożliwia dopasowanie tempa obróbki do konkretnego zadania.
Stabilna konstrukcja i głowica szlifierska
Sztywna, wytrzymała podstawa żeliwna wspiera stabilność maszyny podczas pracy. W połączeniu z precyzyjną głowicą szlifierską i prowadzeniem stołu pomaga uzyskać dokładną obróbkę powierzchni płaskich.
Napęd wrzeciona współpracuje ze ściernicą przeznaczoną do szlifowania płaszczyzn. Parametry wrzeciona, wymiary ściernicy i chropowatość powierzchni zestawiono w tabeli danych technicznych.
Układ chłodziwa z separatorem magnetycznym
Zewnętrzny układ chłodziwa podaje ciecz do strefy szlifowania. Ogranicza nagrzewanie detalu i ściernicy oraz pomaga wypłukiwać drobiny materiału.
Separator magnetyczny oddziela drobiny metalu i szlam szlifierski z cieczy chłodzącej. Pomaga utrzymać czystszy obieg chłodziwa i ogranicza zanieczyszczenie elementów układu.

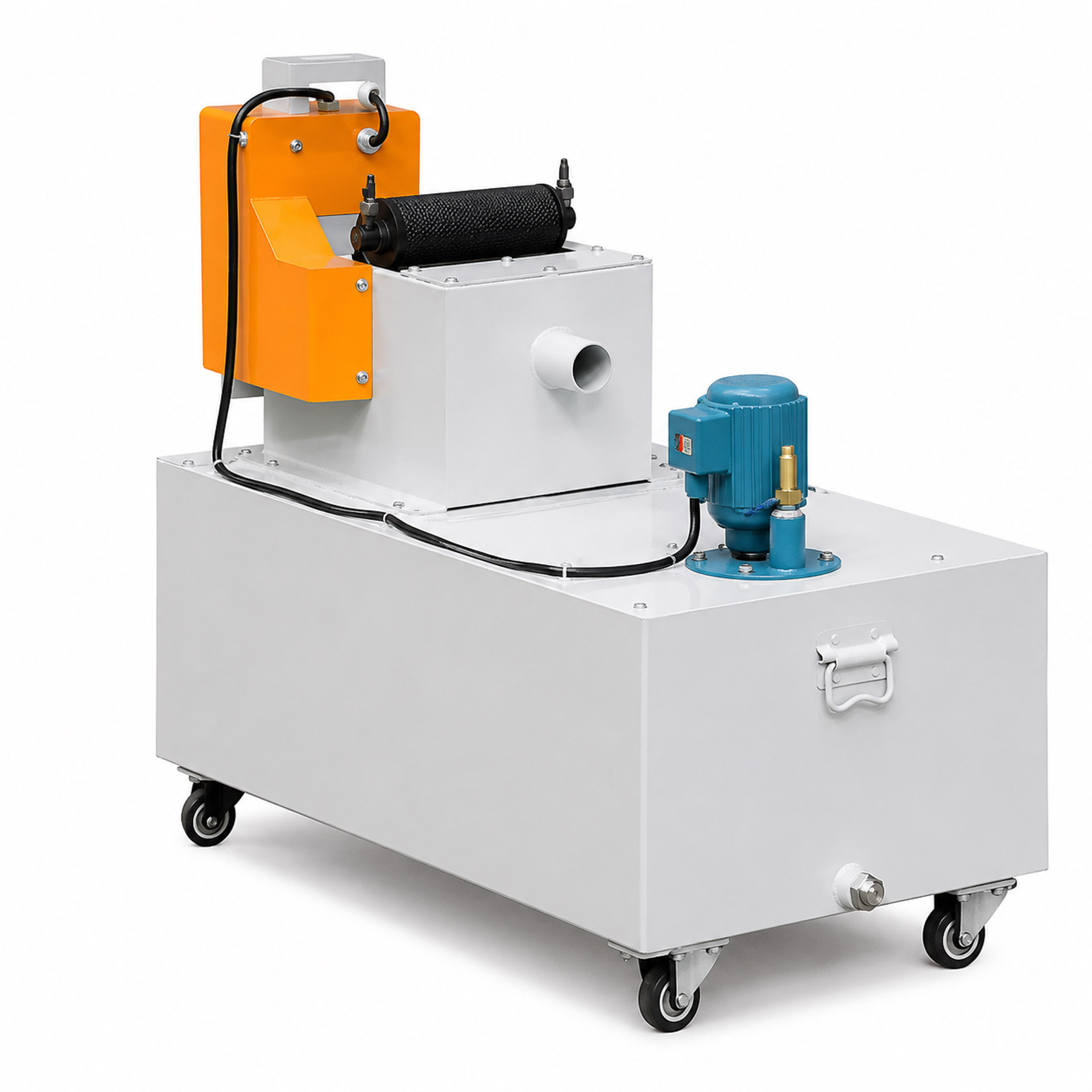

Zespół obejmuje zbiornik, pompę oraz separator magnetyczny. Mobilna konstrukcja ułatwia ustawienie go przy maszynie.
Zewnętrzna stacja hydrauliczna
Stacja hydrauliczna zasila hydrauliczny przesuw stołu roboczego i wspiera płynną, powtarzalną pracę w cyklu automatycznym.

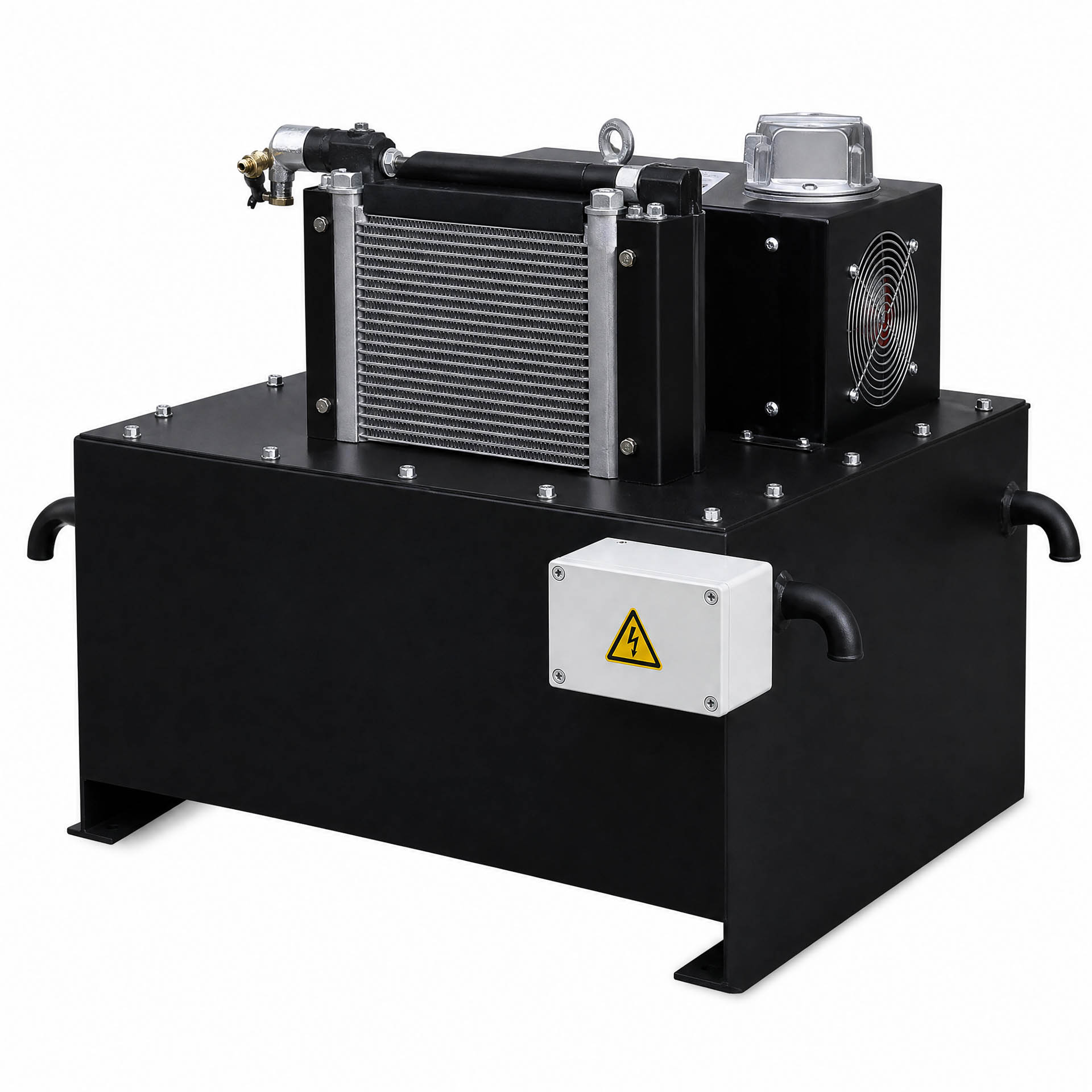

Obejmuje zbiornik oleju, pompę hydrauliczną, chłodnicę oleju z wentylatorem oraz przewody i przyłącza. Zewnętrzna konstrukcja ułatwia obsługę, kontrolę poziomu oleju i czynności serwisowe.
Zastosowanie
SMP2550AHD jest przeznaczona do obróbki metalu w narzędziowniach, zakładach produkcyjnych i warsztatach utrzymania ruchu. Zastosowania obejmują:
- szlifowanie powierzchni płaskich,

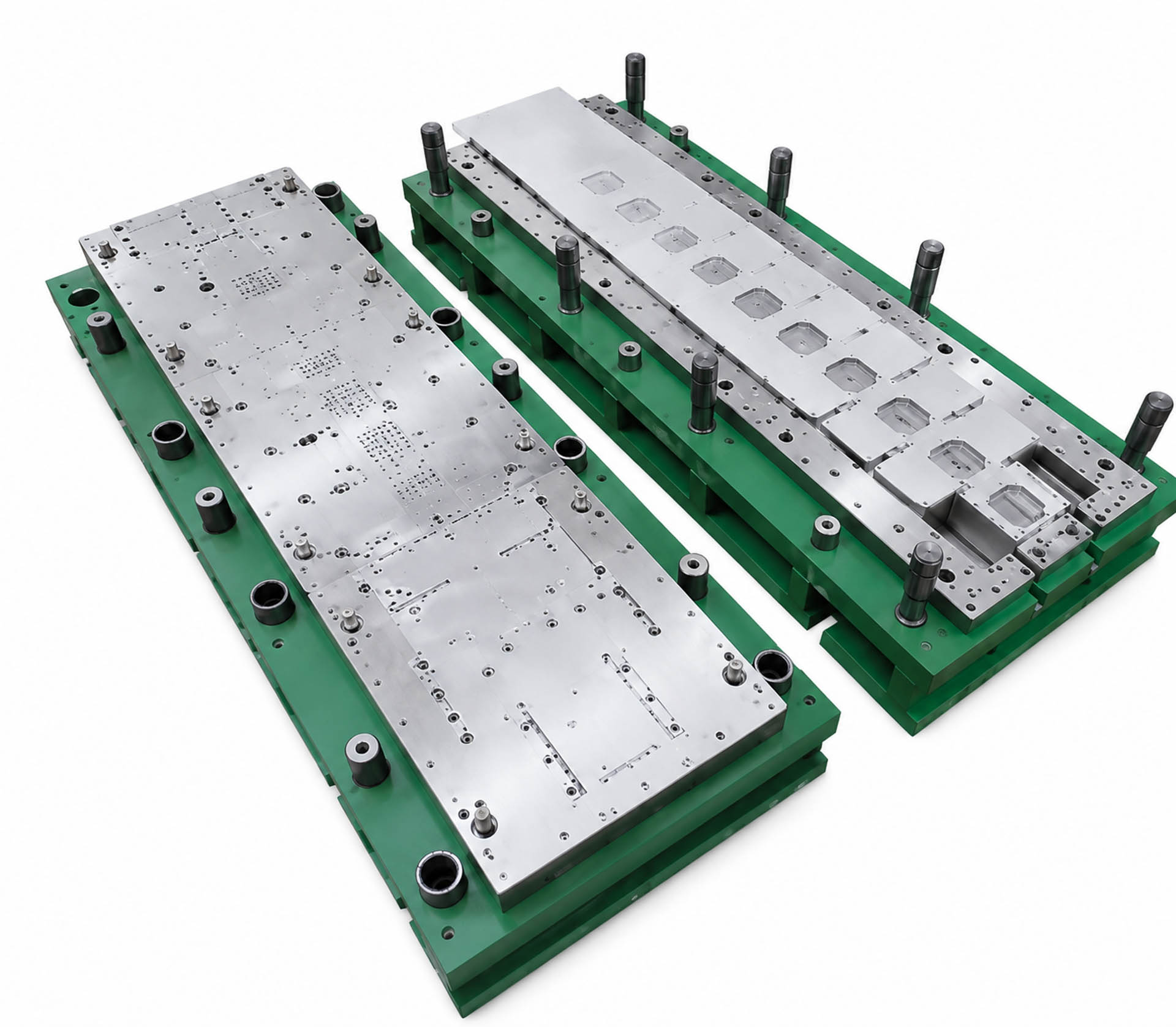

- obróbkę elementów form,
- szlifowanie części maszyn i komponentów produkcyjnych,
- obróbkę detali narzędziowych,

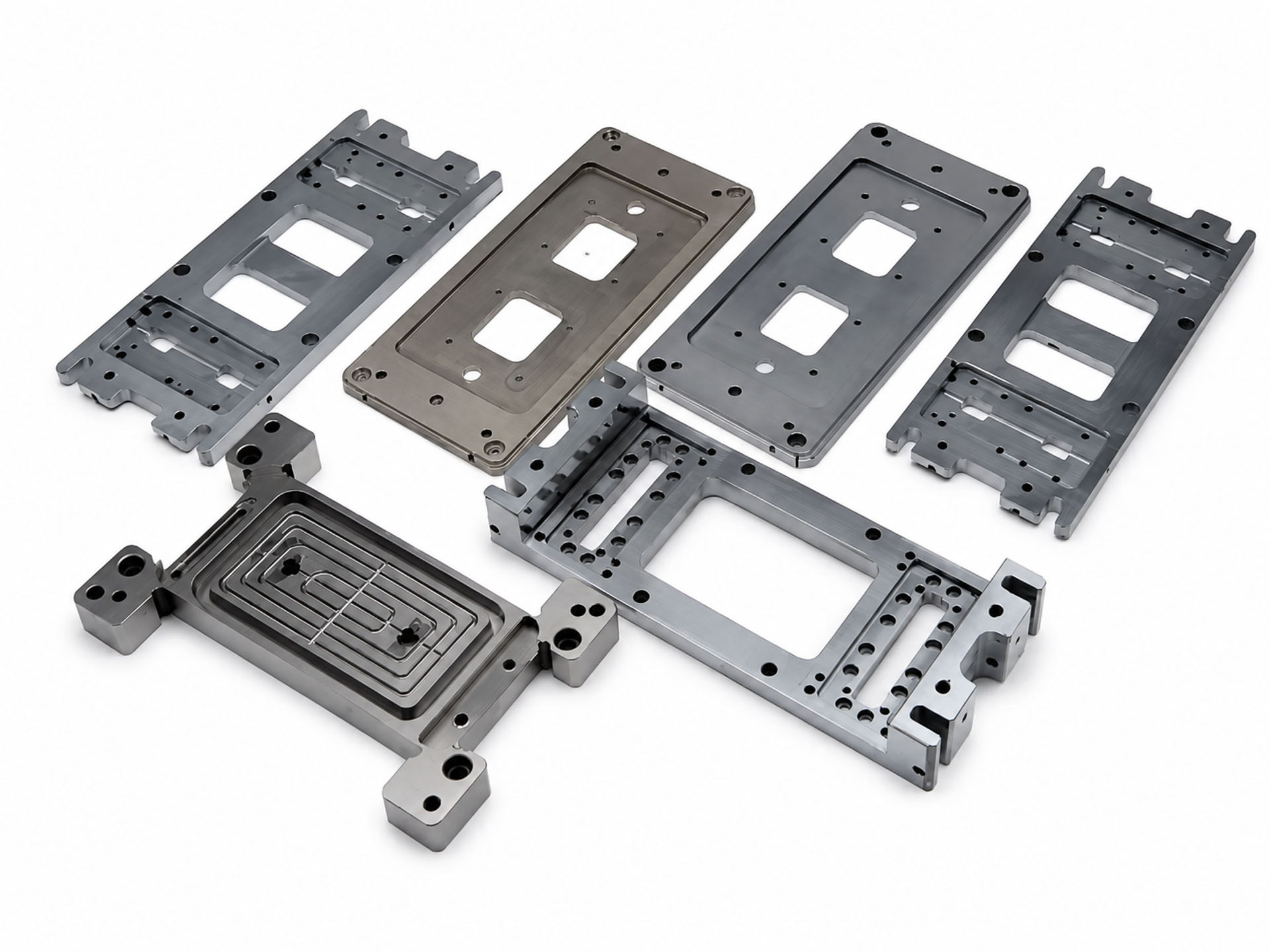

- wykańczanie płyt, baz, listew i prowadnic,
- obróbkę elementów motoryzacyjnych,
- produkcję małoseryjną i seryjną,
- prace wymagające powtarzalności i automatycznego cyklu szlifowania.
Dane techniczne
| Model | SMP2550AHD |
|---|---|
| Typ maszyny | Automatyczna szlifierka magnetyczna do płaszczyzn |
| Sterowanie | PLC |
| Panel operatorski | Ekran dotykowy |
| Wymiary stołu roboczego | 250 × 500 mm |
| Wymiary uchwytu magnetycznego | 250 × 500 mm |
| Maksymalne obciążenie stołu z uchwytem magnetycznym | 180 kg |
| Odległość osi wrzeciona od stołu | 450 mm |
| Wymiary ściernicy | 200 × 20 × 31,75 mm |
| Prędkość wrzeciona | 2850 obr./min |
| Prędkość stołu roboczego | 7–23 m/min |
| Automatyczny posuw pionowy | 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm/skok |
| Szybki posuw pionowy | 460 mm/min |
| Posuw poprzeczny na działkę pokrętła | 0,02 mm |
| Automatyczny posuw poprzeczny | 0,1–8 mm/min |
| Szybki posuw poprzeczny | 990 mm/min |
| Moc silnika wrzeciona | 2,2 kW |
| Moc silnika hydraulicznego | 0,75 kW |
| Moc silnika chłodziwa | 0,04 kW |
| Moc serwomotoru osi pionowej | 0,5 kW |
| Moc silnika posuwu poprzecznego | 0,04 kW |
| Moc całkowita maszyny | 3,7 kW |
| Chropowatość powierzchni | Do Ra 0,63 µm |
| Waga maszyny | 1600 kg |
Wyposażenie standardowe
- Układ chłodziwa ze zbiornikiem i pompą.
- Separator magnetyczny chłodziwa.
- Zewnętrzna stacja hydrauliczna ze zbiornikiem oleju i pompą.
- Chłodnica oleju hydraulicznego z wentylatorem.
- Przewody i przyłącza hydrauliczne.
- Układ smarowania.
- Lampa robocza.
- Kliny poziomujące.
- Śruby fundamentowe.
- Kołnierz ściernicy.
- Trzpień do wyważania ściernicy.
- Ściągacz ściernicy.
- Stojak do obciągania ściernicy.
- Narzędzia i skrzynka narzędziowa.
- Uchwyt magnetyczny.
- Sterownik PLC.
- Ekran dotykowy.
- Instrukcja obsługi.
Ważne informacje
Ważne: maksymalne obciążenie stołu z uchwytem magnetycznym wynosi 180 kg.
Najczęściej zadawane pytania
Czy SMP2550AHD umożliwia automatyczne szlifowanie?
Tak. Sterowanie PLC, serwonapęd osi pionowej i automatyczne posuwy umożliwiają realizację automatycznego cyklu szlifowania.
Czy układ chłodziwa i stacja hydrauliczna są w zestawie?
Tak. Standardowe wyposażenie obejmuje układ chłodziwa z separatorem magnetycznym oraz zewnętrzną stację hydrauliczną z chłodnicą oleju.
Czy model jest przeznaczony do produkcji seryjnej?
Tak. Szlifierka znajduje zastosowanie w produkcji małoseryjnej i seryjnej oraz przy pracach wymagających powtarzalnej obróbki powierzchni płaskich.
