Opis
Dane techniczne
Parametry cięcia
| Parametr | Wartość |
|---|---|
| Maksymalna średnica cięcia | 400 mm |
| Maksymalny przekrój prostokątny | 400 × 400 mm |
Układ tnący
| Parametr | Wartość |
|---|---|
| Wymiar taśmy | 3860 × 34 × 1,1 mm |
| Prędkość taśmy | 27 / 45 / 69 m/min |
| Regulacja prędkości | Stopniowa (3 zakresy) |
Napęd i zasilanie
| Parametr | Wartość |
|---|---|
| Zasilanie | 400 V |
| Moc silnika głównego | 4 kW |
| Typ napędu | Przekładnia mechaniczna + układ hydrauliczny |
System pracy
| Parametr | Wartość |
|---|---|
| Typ maszyny | Automatyczna przecinarka taśmowa |
| Konstrukcja | Kolumnowa |
| Imadło | Hydrauliczne |
| Posuw materiału | Automatyczny, hydrauliczny |
| Sterowanie | Automatyczne (tryb seryjny) |
| Dokładność podawania | ±0,20 mm |
Układy wspomagające
| Parametr | Wartość |
|---|---|
| Chłodzenie | Układ chłodziwa (zalewowy) |
| Czyszczenie taśmy | Szczotka druciana |
Wymiary i masa
| Parametr | Wartość |
|---|---|
| Wymiary maszyny (D × S × W) | 2400 × 2380 × 1800 mm |
| Masa netto | 2100 kg |
| Masa brutto | 2300 kg |
Najważniejsze zalety
Automatyczna praca – maksymalna wydajność
Maszyna pracuje w pełni automatycznie dzięki sterowaniu PLC i hydraulicznemu podajnikowi materiału. Pozwala to na ciągłe cięcie bez ingerencji operatora, znacząco zwiększając produktywność.
Solidna konstrukcja kolumnowa (Heavy Line)
Podwójna kolumna prowadząca zapewnia:
- wysoką sztywność
- stabilność podczas cięcia
- brak odchyleń przy dużych przekrojach
To kluczowa przewaga nad tańszymi konstrukcjami ramowymi.
Duża wydajność cięcia – do 400 mm
Przecinarka umożliwia cięcie materiałów o przekroju:
- okrągłym: do 400 mm
- prostokątnym: do 400 × 400 mm
To zakres typowy dla maszyn przemysłowych, a nie warsztatowych.
3-stopniowa regulacja prędkości taśmy
Prędkości cięcia: 27 / 45 / 69 m/min Pozwala to dopasować parametry do:
- stali konstrukcyjnej
- stali nierdzewnej
- aluminium i metali kolorowych
Hydrauliczny system podawania i zacisku
- imadło hydrauliczne – pewne trzymanie materiału
- płynna regulacja posuwu (bezstopniowa)
- długość jednorazowego podania: ok. 500 mm
Efekt: powtarzalność i brak błędów operatora.
Wysoka dokładność cięcia
Precyzja podawania: ±0,20 mm
Zastosowanie
Maszyna została zaprojektowana do pracy w:
- zakładach produkcyjnych
- centrach obróbczych
- firmach konstrukcyjnych
- ślusarniach i warsztatach przemysłowych
Idealna do:
- cięcia seryjnego
- produkcji elementów stalowych
- przygotowania materiału pod dalszą obróbkę CNC

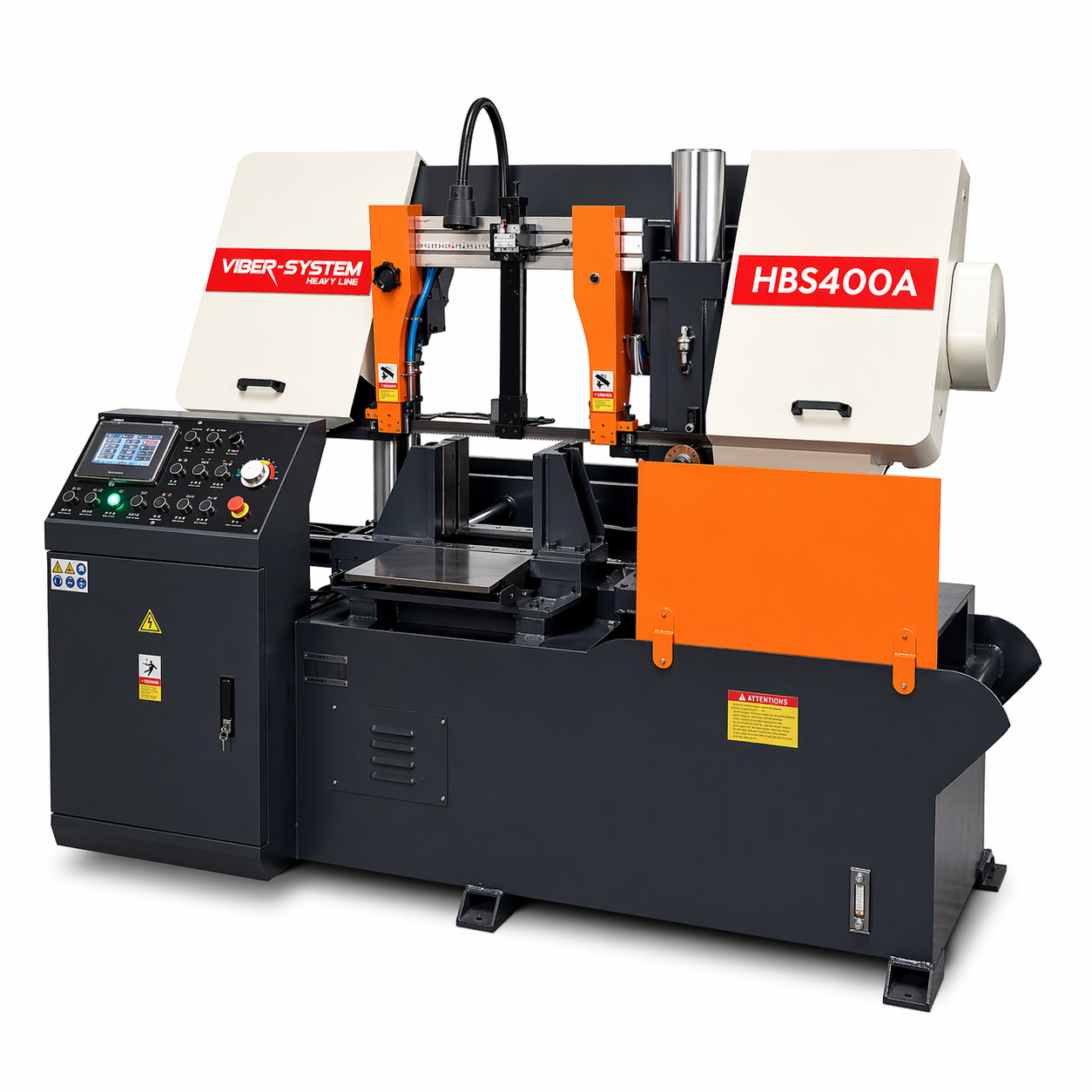

Dlaczego HBS400A jest lepsza niż typowe przecinarki?
- Stabilniejsza niż konstrukcje ramowe
- Automatyzacja = mniej pracy operatora
- Większa wydajność przy produkcji seryjnej
- Wyższa precyzja i powtarzalność
- Gotowa do pracy ciągłej
